塑料球压痕硬度仪的工作原理和仪器特点

来源:网络  作者:网络转载   2019-10-10 阅读:792

概述:

塑料球压痕硬度仪是在指以规定直径的钢球,在试验负荷作用下,垂直压入试样表面,保持一定时间后单位压痕面积上所承受的平均压力测试仪。



球压痕硬度仪特点:

1、本仪器采用微处理控制和集成化、数字化的测控技术。按标准试验流程进行程序化设定.

2、中文彩晶显示,触摸屏操作,方便易懂。

3、采用数显千分表、高精度力值测量系统、测控精度高、控制稳定。

4、微型打印机进行数据打印。

5、本仪器升级为触摸屏控制,方式新颖,操作便捷简便,更具人性化。

6、更换了原有的单色液晶显示屏,使用了大尺寸的65535真彩色彩屏,视觉效果更好,界面显示信息更多。

7、完善了试验结果的计算功能,保留小数,将结果四舍五入,使得计算结果更。

8、各种参数设定可以任意设定,更便于试验人员的可操作灵活性,满足更多的试验要求。

9、试验中的任意步骤均可手动跳过,方便测试。



工作原理:

根据标准相关要求,在由机架、加荷装置、压痕深度指示装置、计时装置及压头(嵌有规定直径的钢球)所构成的机构,由加荷装置在给定试验负荷作用下压头垂直压入试样表面,保持一定时间后单位压痕面积上所承受的平均压力。以kgf/mm2或N/ mm2表示。

球压痕硬度值按下式计算:



       0.21P

H=------------------------

     25πD(h-0.04)

式中:H——球压痕硬度,kgf/mm2或N/ mm2

    P——试验负荷,kgf或N;

    D——钢珠直径,mm;

    h——校正机架变形后的压痕深度,mm。



注:h=h1-h2;

      h1——试验负荷下的压入深度,mm;

      h2——仪器在试验负荷下的机架变形量,mm

...................................................................................

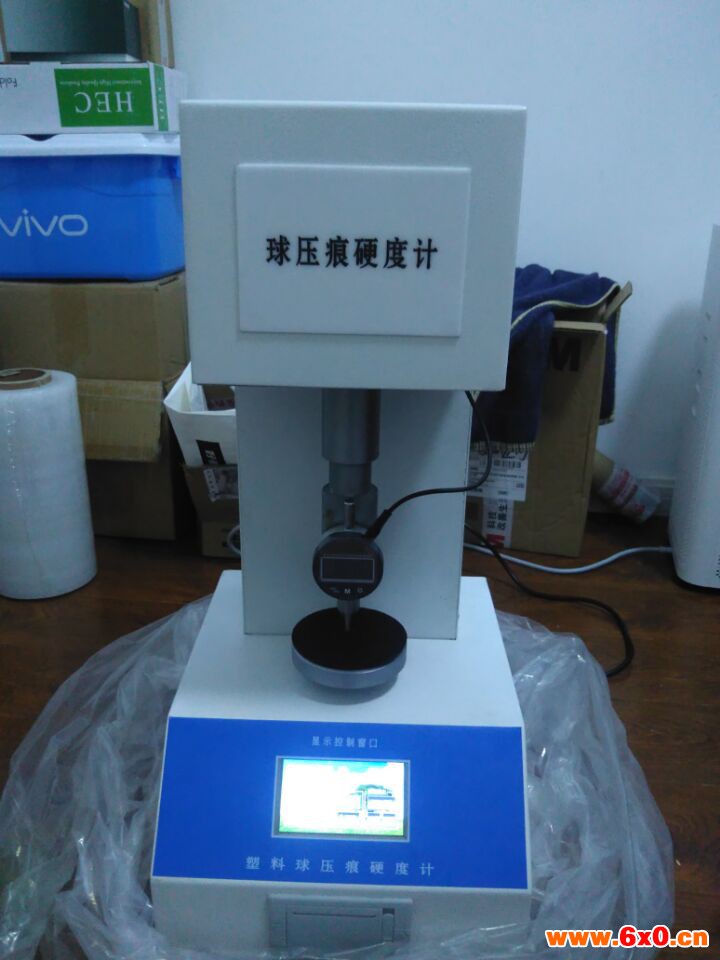

 我公司研制的BYH-B 塑料球压痕硬度仪,采用自动加载、计时选择、变形采集等方式、并淘汰了普遍采用的数码块显示方式,而采用触屏彩显中文汉字显示、语音提示。这样,操作者在开机之后就可以根据液晶屏上的汉字提示进行试验操作,极大的方便了用户。塑料球压痕硬度仪各项参数符合GB3398.1-08塑料 硬度测定 第1部分球压痕法、ISO 2039-1-2001 塑料 硬度测定 第1部分压球法: 等相关标准中的规定。

主要技术参数:(可根据用户特殊要求配英文操作方法)。



1.初负荷:

             球压痕:9.8N



2.试验负荷:

             球压痕:49N、132N、358N、612N 、961N



3.压头直径:

            球压痕:Ф5mm,Ф10mm



4.试样高度:4mm

5.压痕深度指示小分度值:0.001mm

6.计时量程:10-90S

7.计时精度:±1%

8.示值精度:±1%

9.主机变形量:≤0.04mm



主要配置及附件:

  主机一套

  主机压头(¢5mm;¢10mm)

   微型打印机一台

   使用说明书一份:

主要配置单:

序号

主要部件

部件产地

备注

1

试验主机

北广精仪



2

试验压头

北广精仪

¢5mm;¢10mm

3

微电脑控制系统

北广精仪



4

变形采集数显千分表

桂林



5

高精度测力传感器

进口传感器

2000N

6

微型打印机

北京



7

电机,伺服驱动器

北京



8

传动系统

浙江慈溪伏山同步带



9

彩色中文显触屏

北广精仪
