力士乐放大器工作原理

力士乐放大器主要是用于增加信号幅度或功率的装置，它是自动化技术工具中处理信号的重要元件。

力士乐放大器工作原理

电源部分：放大器带有电源限制器，它提供放大器内部所需要的所有正电压和负电压。电流限制器可防止器可防止由电流输出端口的滤波电容所引起的很高的电流。

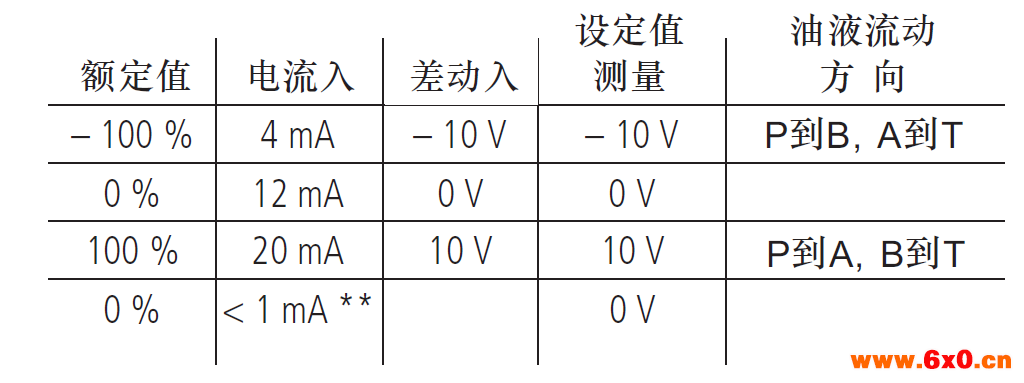

峰值预选设定值：输入到差动输入口和电流输入口的外部设定值、启动信号以及零点偏移量相加和产生内部设定值信号。

如果电流输入口不起作用或设定值电缆断裂，将导致设定值信号为0%
电流输入和电压输入不可转换。输入始终可用（参看接线图）设定值启动【4】
可启动4个设定值信号w1“到”w4“。外部设定值电压（设定值1到4）可直接通过前面的控制电压输入信号+10V和-10V或通过外部电位计得到。如果设定值输入直接连到控制电压上，则设定值可由电位计”w1“到”w4“进行调节。
如果使用外部电位计，那么内部电位计就将作为衰减器和限制器。
在某一时刻只能启动一个设定值，如果同时启动多个设定值，那么指令”1“具有zui低优先权，指令”4“具有zui高优先权。
起作用的设定值由前面板上的黄色LED显示。
设定值倒置【口】
由输入信号、设定值启动和零点偏移量产生的内部设定值可通过1个外部信号或跳线开关J1进行倒转。前面板上的LED（”-1“）显示外部倒置信号的应用情况允许工作功能【8】
允许工作功能可启用电流输出端口，并把内部设定值输送到斜坡发生器上。该允许工作信号由前面板上的一个LED显示。当切入允许工作信号时，内部设定值根据斜坡时间的设置而变化。这样就可保证受控阀不会被突然打开。
斜坡发生器【9】
斜坡发生器限制控制输出的坡度·后接的阶跃发生器或振幅衰减器不会使斜坡时间缩短或延长。
利用黏线开关J2可把斜坡时间调至zui小（小于2ms）（斜坡断开）。
外部调节斜坡时间利用1个外部电位计可调节内部的斜坡时间，并可通过测量口进行检测·如果电缆断裂，将自动使用内部的预调整器。
特性曲线产生器【11】
特性曲线产生器可根据液压系统的需要调节正值和负值信号的步长和zui大值。经过零点的实际曲线的形状不是阶梯式的，而是线性的。
振幅限制器【12】
内部设定值在被敲制在大约额定范围的上110%
振荡器【14】
振荡器产生感应式位移传感器的控制信号解调器【15】
解调器把位移传感器的信号转换成阀芯位移的实际值信号。100%=10V位置控制器【17】
根据不同的阀，对位置控制器进行优化电流输出端口【18】
电流输出端口产生输入到比例阀电磁铁的电流·每个输出口输出的输入电磁续的电流敲制在2.到2.8A。电流输出端口具有短路保护功能。如果内部信号出现故障或无使能信号，则电流输出端口不起作用。
故障检测【19】
监测位移传感器电缆的断裂情况和初始端的短路情况，以及监测输出端口的过高电流【F参考第3页上的电路方框图
