ZZDQ氮封阀结构原理

概述

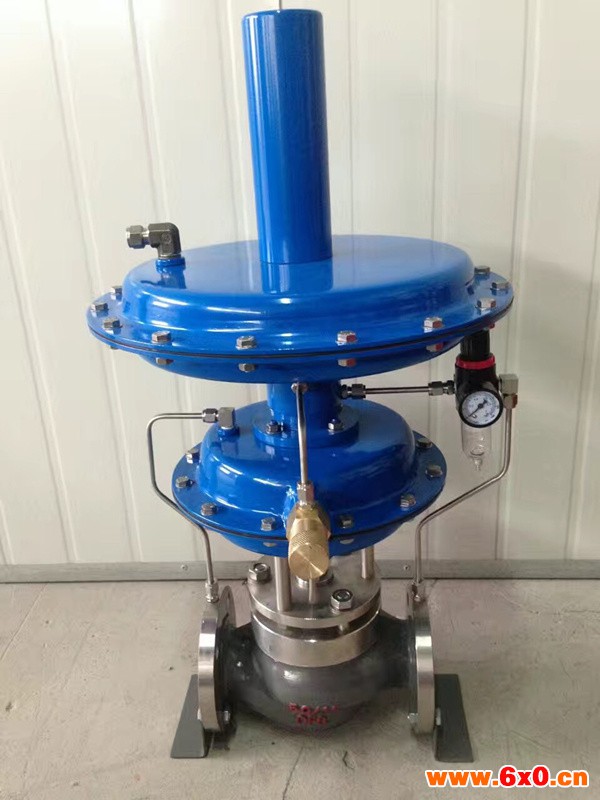

ZZDQ氮封阀主要用于储罐顶部，来维持储罐的微正压，隔离物料与外界的接触，减少物料的挥发和浪费，保护储罐安全。由控制阀门、执行器、压力弹簧、指挥器、脉冲管等部件组成。主要用于保持容器顶部保护气体（一般为氮气）的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发、被氧化，以及容器的安全。特别适用于各类大型储罐的气封保护系统。该产品具有节能、动作灵敏、运行可靠、操作与维修方便等特点。广泛应用于石油、化工等行业。

​
供氮装置，将设在罐顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯，打开，使阀前气体经减压阀，节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
泄氮装置，该装置采用内反馈结构，介质直接经阀盖进入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。

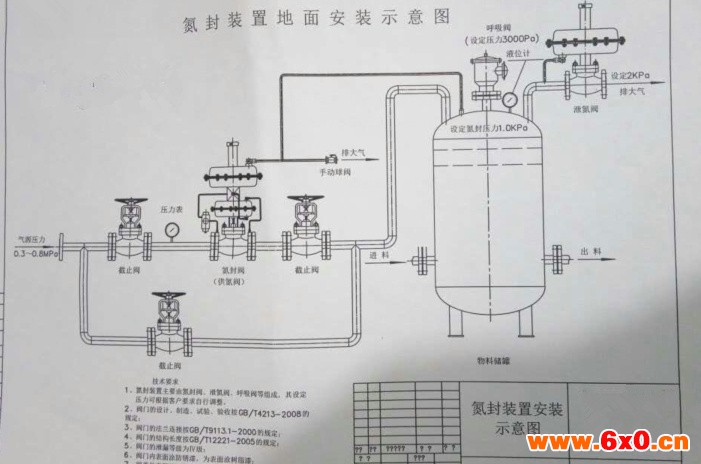

结构原理

供氮装置，将设在罐顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯，打开，使阀前气体经减压阀，节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气；当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。
泄氮装置，该装置采用内反馈结构，介质直接经阀盖进入检测机构，介质在检测元件上产生一个作用力与预设弹簧预紧力相平衡。当罐内压力升高至高于泄氮装置压力设定点时，平衡被破坏，使阀芯上移，打开阀门，向外界泄放氮气；当罐内压力降至泄氮装置压力设定点，由于预设弹簧力作用，关闭阀门。
