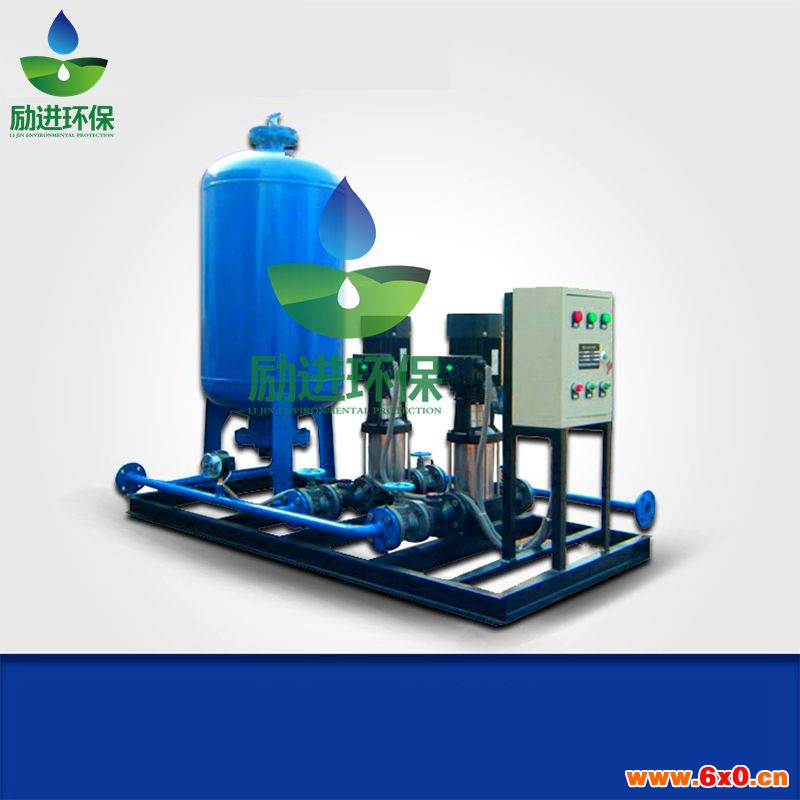

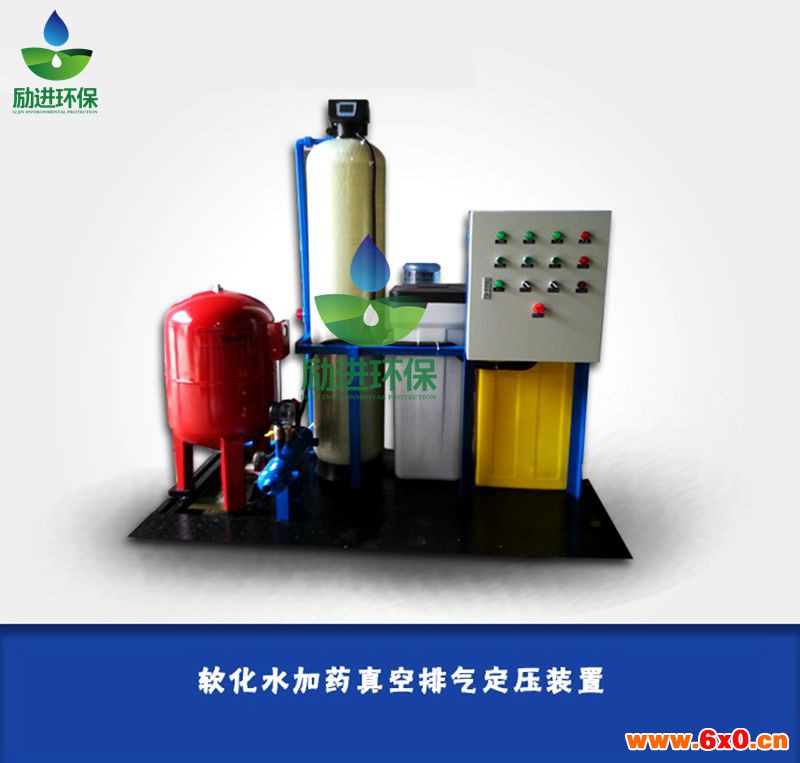

【变频定压补水排气机组详细说明】
基本功能
本定压装置完全具备常用高位设置的膨胀箱水的三项基本功能:
( 1)调节系统水体由于温度波动而引起的膨胀及收缩──胀缩;
( 2)使系统某点压力恒定──定压;
( 3)当系统发生泄漏时向系统补水──补水;
本装置尚具备的另一持殊功能
( 4)周期性的排析溶于水体的气体── 排气。
变频定压补水排气机组批发适用范围
( 1 )定压补水装置t ≤ 120 ℃的热水采暧系统
( 2 ) 定压补水装置t ≤ 130 ℃的热水供热系统
( 3 ) 定压补水装置 冬夏共用的双管、三管制空调水系统
( 4 ) 定压补水装置 未设开式贮热水箱的生活热水供应系统
变频定压补水排气机组批发特点
( 1 )定压补水装置配有微处理机,控制功能多。精度高,定压点控制精度可达Δ P =± 0.01MPa 。
( 2 )定压补水装置设定值可根据工程需要调整:
定压值Pd ──如建筑加层6m ,只要将Pd 调高0.06MPa 即可;
定压精度Δ P ──可调到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …;
冬季主要解决水升温膨胀,可将隔膜腔水位设定在低位。反之夏季设定在高位;
( 3 )定压补水装置罐本体不承压属常压容器──隔膜与钢罐夹层有一通气管,故隔膜腔内水亦处于常压,便于补水及排气。
( 4 )定压补水装置罐体有效容积率高达90 %──隔膜外表与钢罐内壁可紧贴故有效容积率高,致使外形小,而充氮隔膜罐一般有效容积率仅30 %,即外形要大三倍。
( 5 )定压补水装置隔膜柔性,挠曲疲劳试验达45 万次,允许持续温度70 ℃以下,短时间允许达
120 ℃。
( 6 )定压补水装置水泵起动有延迟功能──为防止由于非正常原因频繁起动水泵、水泵设有延迟功能,当压力下降,稳定几秒(可设定)后水泵再予开动。
( 7 )定压补水装置水泵还设有强制起动──如24 小时内水泵不运转,就会自动强制短时运转,亦可手动强制运转。
( 8 )定压补水装置补水配管中设有隔离阀──可确保补水不致逆流污染水源。比常用的止回阀更为有效
( 9 )定压补水装置连续不断的排气功能──使系统循环水中含气不断析出,确保系统正常运行。
( 10 )定压补水装置自动补水──水量达下限,水泵有断电保护,补水电磁阀打开适量补水后,水泵才可运行。
( 11 )定压补水装置所配定压泵低耗运行平稳无振动,节能明显,并设有备用泵,两台水泵可互为备用,提高了设备的运行安全性。
( 12 )定压补水装置运行情况时刻显示──便于观察、记录、调试及排除故障。
( 13 )定压补水装置加说明
( 14 )定压补水装置大限度地保证采暧系统处于密闭状态,防止促使腐蚀的空气侵入采暧系统。
( 15 )定压补水装置工厂化组装,方便施工安装,现场只要接线接管即可。
变频定压补水排气机组批发设计选型
工程设计时只要算出系统水体的膨胀容积V O (升)及提出要求的定压点设定值P O 即可从规格表中选型。
( 1 )定压补水装置系统水体的膨胀容积:V O =0.0006 Δ t V A 1.1~1.2
式中: 0.0006 ── 水的体积膨胀系数。
Δ t──系统水体正常运行时温度波动范围,建议取10℃。
V A ──加热设备、系统配管及末端装置总的水容量(升)建议按实计算。
1.1~1.2──低限贮水量10~20%。
( 2)定压补水装置定压点设定值P d 由工程设计者酌情确定。
系统定压值:P d ≥(H+1)+1/2△P
式中: P d ——定压值(m)。
H——系统高点到本定压装置之间高差(m)。
△P——定压值P d 许可的波动值(m)。若许可波动值为±3(m),则△P为6(m)。
变频调速定压补水装置,是在定压罐以后发展起来的,是变频调速技术和膨胀水箱技术的结合。其基本原理是根据传感器采集的系统的水压力变化,通过逻辑计算调整电源频率,平滑无级地调整补水泵转速,即调节补水量,以达到实现系统恒压点压力相对恒定的目的。 该定压方式的关键设备是变频器。其工作原理是先把通用50HZ 的交流电转为直流电,再通过变频器把直流电变换为所需频率的交流电。通过补水泵电源频率的改变,达到调节补水泵转速、调节补水量,从而达到调节系统水压力目的。 电机频率与转速的关系为:n=60f(1-S)/P 或 f= nP/60(1-S) 式中:n 一水泵交流电机转速;f 一电源频率,Hz;S一转差率,一般为5%左右;P 一电机的极对数。
变频定压补水排气机组定压补水装置设计重要提示
( 1 )本装置可置于地下室热力间或技术夹层内。因其上均系小口径配管易冻坏,故切忌露天设置,影响正常工作。
( 2 )定压补水装置供电要求稳妥可靠,否则应采取技术措施。
( 3 ) 定压补水装置排气管与膨胀管均应连于循环泵吸入侧回水总管上,按水流方向先接排气管20 相距2 米以外处再接膨胀管19 ,即回水先流经排气管接点再流经膨胀管接点(定压点)。
( 4 ) 定压补水装置补水管连接处只要求0.05MPa 压力即可,若补水压力达不到此要求时,则要辅以其他技术措施。
技术参数表
序 号 | 型号规格 | 定压点 定压范围 Pd(mH2O) | 外型尺寸 | 与系统接管口径 DN(mm) | 设备 功率 (kW) | 设备 电压 (V) | 设备重量 (kg) | |||||
直径 ΦD(mm) | 高 H(mm) | 单泵 | 双泵 | |||||||||
A | B | A | B | 单泵 | 双泵 | |||||||
1 | DY-200/1-□H1 | 15-55 | 550 | 1525 | 15 | 25 | 15 | 25 | ≤0.75 | 380V | 180 | 200 |
2 | DY-200/1-□H2 | |||||||||||
3 | DY-200/1-□H3 | 55-100 | ≤2.2 | 210 | 270 | |||||||
4 | DY-200/1-□H4 | 100-280 | ||||||||||
5 | DY-400/1-□H1 | 15-55 | 700 | 1740 | 25 | 25 | ≤0.75 | 220 | 270 | |||
6 | DY-400/1-□H2 | |||||||||||
7 | DY-400/1-□H3 | 55-100 | ≤3.0 | 250 | 245 | |||||||
8 | DY-400/1-□H4 | 100-280 | ||||||||||
9 | DY-600/1-□H1 | 15-55 | 800 | 1880 | 25 | 32 | ≤0.75 | 260 | 315 | |||
10 | DY-600/1-□H2 | |||||||||||
11 | DY-600/1-□H3 | 55-100 | ≤4.0 | 290 | 390 | |||||||
12 | DY-600/1-□H4 | 100-280 | ||||||||||
13 | DY-800/1-□H1 | 15-55 | 900 | 1970 | 32 | 40 | ≤0.75 | 300 | 360 | |||
14 | DY-800/1-□H2 | |||||||||||
15 | DY-800/1-□H3 | 55-100 | ≤4.0 | 330 | 350 | |||||||
16 | DY-800/1-□H4 | 100-280 | ||||||||||
17 | DY-1000/1-□H1 | 15-55 | 1000 | 2020 | 32 | 40 | ≤3.0 | 350 | 420 | |||
18 | DY-1000/1-□H2 | |||||||||||
19 | DY-1000/1-□H3 | 55-100 | ≤7.5 | 400 | 520 | |||||||
20 | DY-1000/1-□H4 | 100-280 | ||||||||||
21 | DY-1200/2-□H1 | 15-55 | 800 | 1880 | 32 | 40 | ≤3.0 | 390 | 490 | |||
22 | DY-1200/2-□H2 | |||||||||||
23 | DY-1200/2-□H3 | 55-100 | ≤15 | 460 | 650 | |||||||
24 | DY-1200/2-□H4 | 100-280 | ||||||||||
25 | DY-1600/2-□H1 | 15-55 | 900 | 1970 | 32 | 40 | ≤3.0 | 420 | 530 | |||
26 | DY-1600/2-□H2 | |||||||||||
27 | DY-1600/2-□H3 | 55-100 | ≤22 | 450 | 810 | |||||||
28 | DY-1600/2-□H4 | 100-280 | ||||||||||
29 | DY-2000/2-□H1 | 15-55 | 1000 | 2020 | 32 | 40 | ≤3.0 | 490 | 600 | |||
30 | DY-2000/2-□H2 | |||||||||||
31 | DY-2000/2-□H3 | 55-100 | ≤22 | 520 | 900 | |||||||
32 | DY-2000/2-□H4 | 100-280 |
变频调速定压补水装置,是在定压罐以后发展起来的,是变频调速技术和膨胀水箱技术的结合。其基本原理是根据传感器采集的系统的水压力变化,通过逻辑计算调整电源频率,平滑无级地调整补水泵转速,即调节补水量,以达到实现系统恒压点压力相对恒定的目的。 该定压方式的关键设备是变频器。其工作原理是先把通用50HZ 的交流电转为直流电,再通过变频器把直流电变换为所需频率的交流电。通过补水泵电源频率的改变,达到调节补水泵转速、调节补水量,从而达到调节系统水压力目的。 电机频率与转速的关系为:n=60f(1-S)/P 或 f= nP/60(1-S) 式中:n 一水泵交流电机转速;f 一电源频率,Hz;S一转差率,一般为5%左右;P 一电机的极对数。
