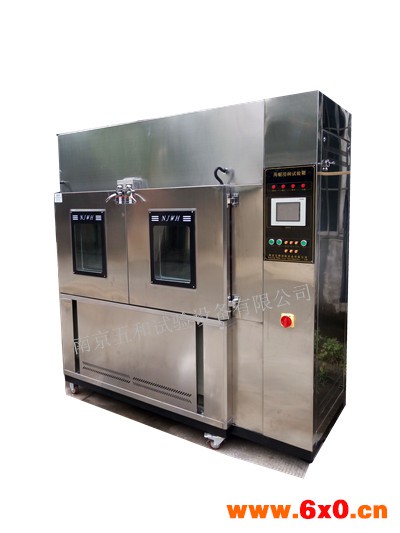

五和周期浸润腐蚀试验箱依照国标TB/T2375-93 《铁路用耐侯钢周期浸润腐蚀试验方法》、HB 5259-83 《铝合金C环试样应力腐蚀试验方法》、GB/T 15970.5-1998 《金属和合金的腐蚀 应力腐蚀试验 C环试样的制备和应用》。以下简短为您介绍一下周期浸润腐蚀试验箱结构和系统构造：
- 本设备为上下结构，上部为试验用工作室，包括腐蚀溶液槽及转盘挂架等；
- 下部为机械安装区，包括传动减速系统及加热冷却系统等；
- 右侧为电气控制柜和仪表测控装置安装位置。
- 试验系统由箱体、悬挂试件的转盘和挂架、腐蚀溶液槽、烘烤干燥装置、传动机构、减速机构、加热装置、冷却装置、加湿装置、空气循环装置及电气控制系统组成。
- 箱体底部安装4只滑轮，方便箱体的移动和搬运。
- 试验箱的箱体外壳材料为SUS304不锈钢板，内胆材料采用专用耐高温耐腐蚀的PP板整体焊接成型，骨架和承重梁为不锈钢材料焊接而成。
- 箱体顶部设计成V形结构，以避免冷凝液滴直接滴落到试样上。
- 试验箱工作室保温采用绝热性能比较好的NBR/PVC橡塑发泡技术生产的闭泡弹性绝热材料。
- 为了方便观察试样的试验状态，在箱体一侧装有透明的试验观察窗，以便随时观测掌握试样的特征状态和试验箱工作室的内部工作状况。
- 试样的周期浸润是通过双向电动机与双向齿轮箱连接后，利用皮带轮等机构实行皮带传动，来驱动悬挂试样的转盘挂架实现旋转升降，其升降高低的控制由安装在旁边的行程限位开关控制其升降距离。
- 浸润周期的时间和循环次数由可编程控制器控制。
- 箱体上部安装的远红外线烘烤灯和排风口，能分别实现对干燥周期的试样进行烘烤干燥和工作室内的湿热调节。
- 腐蚀溶液槽位于转盘挂架的正下方，为试验液体储存区，排液口接至箱外以便废液排放至室外，其下部为安装有加热装置、冷却装置和加湿装置的空气循环处理通道，并通过循环风道与循环风机连接成一体，利用可编程控制器的控制以实现对工作室环境的有效控制。
- 电气控制部分由控制柜、可编程控制器、温度传感器、行程限位开关、浸润周期时间控制器等组成。
- 试验循环周期可以随意设定，即溶液浸润时间（如12分钟）和曝露干燥时间（如48分钟）可根据试验要求进行设定循环。
