电压击穿试验仪材料电极的选型

来源:网络  作者:网络转载   2019-10-10 阅读:289

电压击穿试验仪,电极的选型

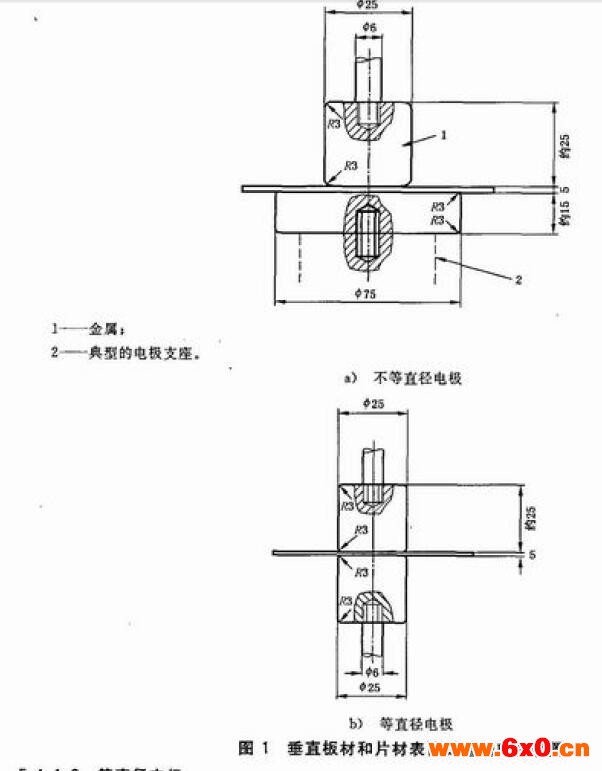

板材和片状材料(包括纸板、纸、织物和薄膜)选用不等经电极;

电极由两个金属圆柱体组成其边缘倒成半径3.0±0.2mm的圆弧其中一个电极的直径为25mm高度25mm另一个电极的直接为75mm高度为15mm两个电极同轴放置误差在2mm内

带、薄膜和窄条;

两个电极为两根金属棒直径为6mm垂直按在电极架内一个电极在另一个电极上面式样放在中间位置,上下电极要同心误差在0.1mm电极端面与其轴向垂直端面倒角为半径1mm上0电极压力为50g且可以在电极架内上下自由活动。



软管和软套管电极;

硬管,内径在100mm以下的!

外径是25mm的金属箔内电极是与内径紧配合的导体,例如;圆棒、管、金属箔或者金属球与管材的内表面紧密接触!

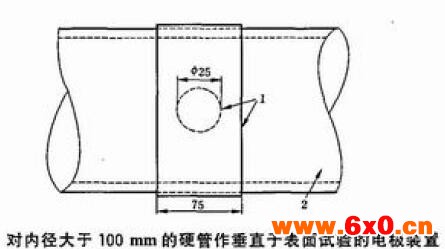

硬管,内径大于100mm以上

外径是75mm的金属箔带内电极是直径25mm的圆形金属箔带



塑膜材料;

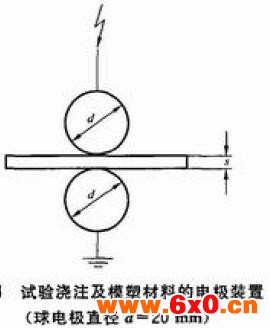

应用一对球电极每个球的直径为20mm在排列电极时使他们有共同的轴线与式样平面垂直





热固性材料;

应用1mm厚的式样



热塑性材料;

注塑成型式样尺寸为60*60*1(mm)



硬质成型材;

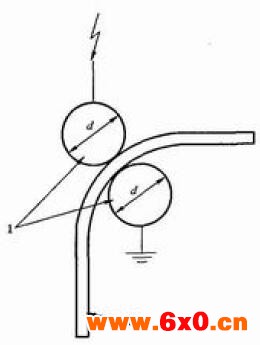

对不能至于平面电极间的成型绝缘件应该采用对至的等直径球电极通常用作这类的试验电极直径为12.5mm或者20mm









填充胶;

电极是两个金属球,每个电极的直径为12.5-13mm水平同轴放置彼此相隔1mm并且都嵌入充胶内应该注意避让缝隙由于不同的电极结果不同不能直接对比所以在结果中要表明电极尺寸



以上由北广公司整理发布!
