欧玛尔球阀是阀门中的一大分支，小通径的铜球阀使用特别广泛，大通径的法兰球阀同样受用广泛，本文介绍球阀结构，球阀性能，球阀原理，以及球阀分类和部分球阀产品，帮助您更好的进行球阀选型。

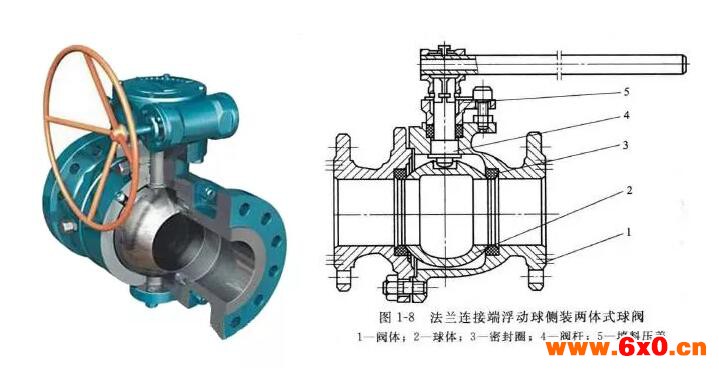

欧玛尔球阀是旋塞阀的改进演变，属于同一类型，它的关闭件是球体而不是旋塞。球体绕阀体中心线作90度旋转，可启闭阀门。欧玛尔球阀主要起切断、分配和改变介质流动方向的作用，设计成V型开口的球阀还可以做调节流量用。球阀的结构解剖图如图所示。
球阀具备旋塞阀的优点，同时克服了它的缺点，比如启闭力矩小，密封性能好。
1：欧玛尔球阀的分类
球阀分类方式很多，以下主要介绍四种分类方式。
(1).按球体结构型式分类：浮动球式、固定球式。
主要产品例如：法兰浮动球阀、固定球两片式球阀、固定球软密封球阀、衬氟球阀、固定球不锈钢高温球阀等。
(2).欧玛尔球阀按球阀流通型式分类：直通式、三通式、四通式、五通式。
主要产品例如：直通一片式球阀、三通法兰球阀等。
(3).按阀体装配形式分类：一体式、二体式、三体式、上装式。
主要产品例如：两体衬氟球阀、三体不锈钢球阀、上装式球阀等。
(4).按阀体流道直径分类：全通径式、缩径式。
主要产品例如：全通径法兰球阀、缩径式球阀等。
2：欧玛尔球阀的性能
球体通道为圆形，不缩径的球体圆形通道与阀体圆形通道连接呈直管段，所以流阻非常小。根据不同工况，密封副可选择金属、合金、非金属，密封性能好。欧玛尔球阀有体积小、启闭迅速、操作方便、安全可靠、使用寿命长、适用范围广等优点，部分取代了闸阀、截止阀、节流阀、多通道球阀可用来实现介质分配与改变介质流向。
欧玛尔球阀是近年来发展很快的阀种之一，可以预见随着球阀制造技术的进步，将会得到更广泛的应用。
(1).欧玛尔球阀的性能原理
①欧玛尔球阀性能出色，拥有流体阻力小(全通径流道阀体阻力系数几乎与管道相同、不会造成压力损失)。
②结构简约，阀体对称、体积小、可双向流动、双向密封。
③密封可靠(尤其是阀座密封面采用非金属材料时)
④操作方便、启闭迅速、转动90度即可完成阀门的启闭，便于远距离控制。
⑤维修方便，欧玛尔球阀阀座密封圈一般都是活动的，拆换方便，如果采用上装式结构，可在线更换。
⑥阀门在全开或者全关位置，密封副与介质完全隔离，高速通过的介质不会冲蚀密封副。
⑦球体在启闭时是旋转擦拭的过程，所以多数结构的球阀可以用于带悬浮固体颗粒的介质，选用合适的耐磨的阀座密封材料，也可用于粉状介质。
⑧直通式欧玛尔球阀用作切断用，使用广泛、三通、四通等球阀用于分配介质和改变介质流向、V型可做节流用。
⑨全通径球阀全开式易于清扫球通过清扫管线，在石油，天然气管道中广泛使用。
⑩适用范围广、工作压力从真空至高压，公称直径DN8~3000，工作温度为-254~815摄氏度。
3：欧玛尔球阀的结构选型
1.欧玛尔球阀球体型式
浮动球可以自由地在阀座中浮动，因此具有结构简单，重量轻等优点，但是必须要有足够的轻度来承受高的密封比压、以及操作扭矩大、不适用高压及大口径阀门。
固定球的阀球不会移动，整体浑然天成，因此扭矩小，密封性能好，适用大口径高压环境，但是结构复杂，工艺繁琐，价格高。
