欧玛尔OMAL气动蝶阀操作原理以及特点

来源:网络  作者:网络转载   2019-10-10 阅读:641

欧玛尔OMAL气动蝶阀工作原理以及特点

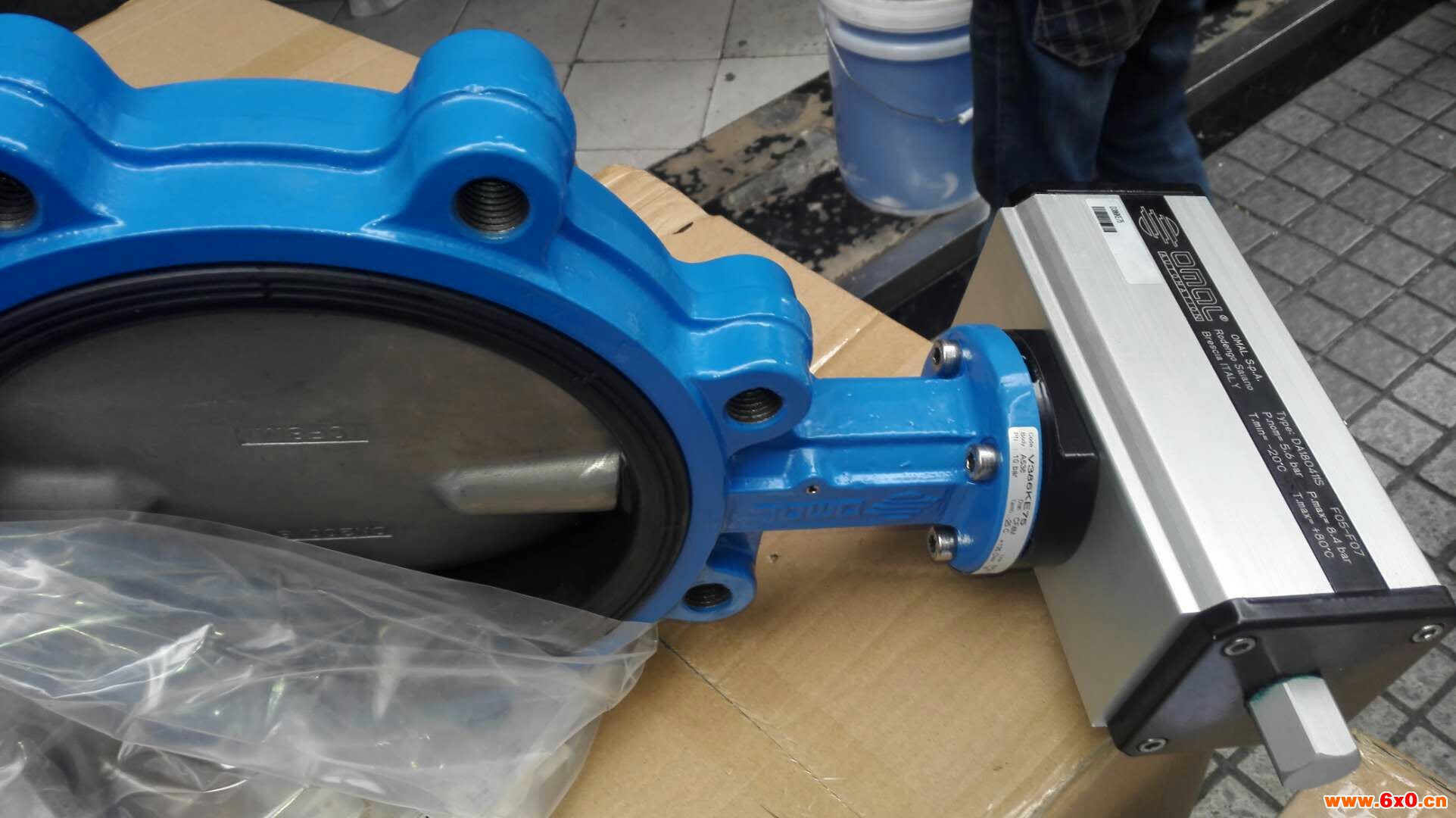

欧玛尔OMAL气动对夹蝶阀,蝶阀配上气动执行器。气动执行器的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间。欧玛尔OMAL气动对夹蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,阀门初始位置根据实际需求而定,当阀门由初始位置旋转90°后即为一个动作结束(由开到关,或由关到开),反之为另外一个动作(由关到开,或由开到关)结束。



  欧玛尔OMAL气动对夹蝶阀产品特点

结构简单,体积小重量轻,造价低。



安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。



流体阻力较小,中大口径的气动碟阀全开时有效流通面积较大,启闭迅速省力,OMAL碟扳旋转90角度即可完成启闭,由于转轴两侧碟板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封。



欧玛尔OMAL气动对夹蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟,故密封性能良好。



  气动软密封对夹蝶阀性能特点

欧玛尔OMAL气动对夹蝶阀结构简单、体积小、OMAL重量轻,只由少数几个零件组成。



而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。



欧玛尔OMAL气动对夹蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。



欧玛尔OMAL气动对夹蝶阀有弹密封和金属的密封两种密封型式。OMAL弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。



采用金属密封的阀门一般比弹性密封的阀门寿命长,但很OMAL难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。



如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。欧玛尔OMAL气动对夹蝶阀的结构原理尤其适合制作大口径阀门。



欧玛尔OMAL气动对夹蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

欧玛尔OMAL气动对夹蝶阀常用型号推荐

D101H006 DA015401S KCF032558 25 1" 114 107,5 1,33 D101H006YX

D101H*07 DA030401S KCF032558 32 1"1/4 130 131 2,03 D101H007YX

D101H*08 DA030401S KCF032558 40 1"1/2 130 138 2,45 D101H008YX

D101H*09 DA045402S KCF042559 50 2" 144 150,7 4,64 D101H009YX

D101H*10 DA090401S KCF052566 65 2"1/2 168,5 180,5 6,5 D101H010YX

D101H*11 DA120401S KCF052566 80 3" 185 211 10,3 D101H011YX
