拨叉式气动执行器结构原理

来源:网络  作者:网络转载   2019-10-10 阅读:983

概述

拨叉式气动执行器,是一种程活塞式执行机构,适用90°转角的阀门(如球阀、蝶阀、旋塞阀)的开关切断或计量控制。 拨叉式气动执行器,通常指的是结构为"单气缸双活塞-变扭矩拨叉式"气动执行器。

工作原理

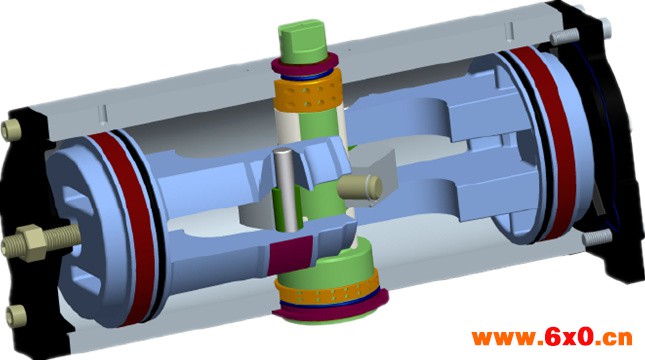

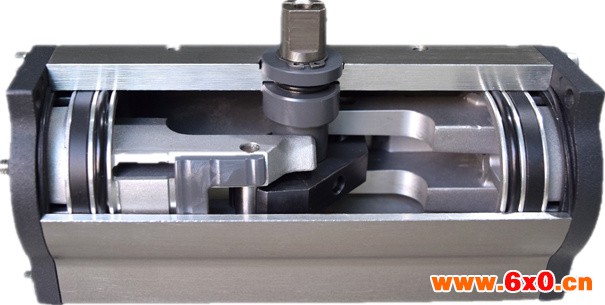

压缩空气进入气缸,推动拨叉式活塞运动,通过拨叉将活塞的直线运动转为圆盘的旋转运动,圆盘带动输出轴转动,从而实现对阀门的控制。

选型介绍

(1).双作用DA系列

使用双作用气动执行器,先确定阀门的扭矩,水蒸汽或非润滑的介质增加30%安全值;非润滑的干气介质增加50%安全值;非润滑气体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值,然后根据气源工作压力,查找双作用气动执行器扭矩表,可得到准确的DA系列气动执行器型号。

(2).单作用(弹簧复位)SA系列

使用单作用式执行器,先确定阀门的扭矩,水蒸汽或非润滑的介质增加25%安全值;非润滑的干气介质增加60%安全值;非润滑气 体输送的颗粒粉料介质增加100%安全值;对于清洁、无摩擦的润滑介质增加20%安全值,然后查找单作用气动执行器扭矩表,先查弹簧复位终点,再查气源工作压力终点,气源压力扭矩应该大于弹簧复位扭矩,可得到准确的SA系列气动执行器型号。
单作用SA系列输出扭矩表中,弹簧复位"0°"扭矩即为关闭阀门的扭矩,弹簧复位"90°"扭矩即为打开阀门的扭矩。相对应的气源压力"0°"的扭矩即为关闭阀门的扭矩,气源压力"90°"扭矩即为打开阀门的扭矩。
