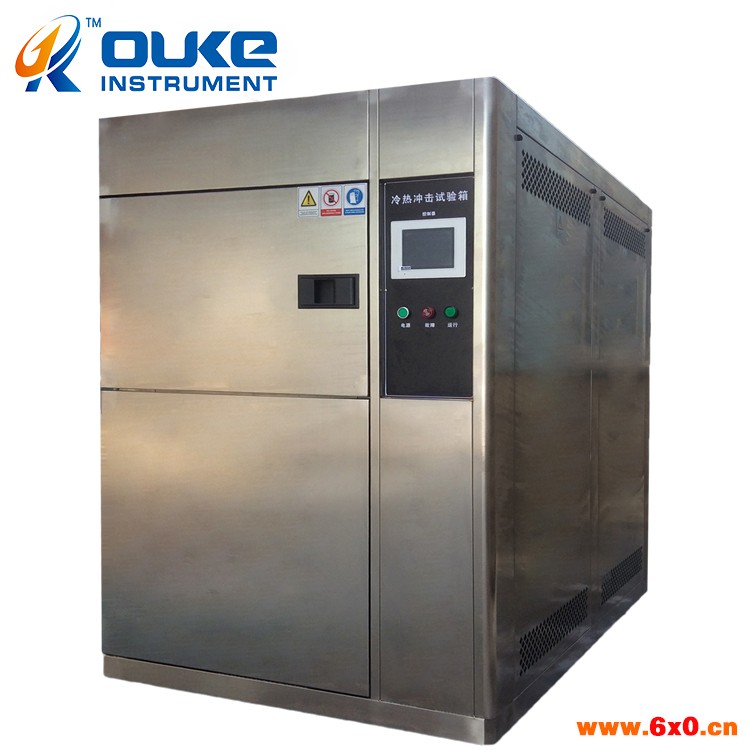

冷热冲击试验箱采用什么样的传感器?

　　冷热冲击试验箱上的传感器是什么样的呢?

　　冷热冲击试验箱上的传感器是PT100传感器，它分布在试验箱出风口的位置，在超温保护传感器上方。

　　要保证试验箱温度的准确性，使用高精度的传感器是必须的，高精度的传感器能保证温度应力施加的准确性及故障信息反映的及时性。

　　目前温度传感器主要分为电阻和热电偶两大类。我们公司的冷热冲击试验箱采用铂金电阻PT100，其测温准确度高，并且性能稳定，测温范围能达到-200℃至+650℃，其成本相对较高。热电偶则是采用的测量热电动势值的方法，其测温范围更广，高能达到+1800℃，精度高且能够在较远距离进行检测，还可以多点或集中监测和自动控制，但是在低温和常温段的测量精度会有所下降，并且在它的自由端是需要温度补偿的。

　　PT100的工作原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成近似匀速的增长。但他们之间的关系并不是简单的正比的关系，而更应该趋近于一条抛物线。

　　铂电阻的阻值随温度的变化而变化的计算公式：

　　-200

　　0≤t<850℃ Rt=R0(1+At+Bt2) (2)

　　Rt为t℃时的电阻值，R0为0℃时的阻值。公式中的A,B,系数为实验测定。这里给出标准的

　　DIN IEC751系数：A=3.9083E-3、 B=-5.775E-7、 C=-4.183E-12

　　根据韦达公式求得阻值大于等于100欧姆的Rt -〉t的换算公式：

　　0≤t<850℃ t=(sqrt((A*R0)^2-4*B*R0*(R0-Rt))-A*R0)/2/B/R0

　　PT100温度感测器是一种以白金(Pt)作成的电阻式温度检测器,属于正电阻系数,其电阻和温度变化的关系式如下：R=Ro(1+αT)　其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度

　　因此白金作成的电阻式温度检测器,又称为PT100。

　　1：Vo=2.55mA ×100(1+0.00392T)=0.255+T/1000 。

　　2：量测Vo时,不可分出任何电流,否则测量值会不准。电路分析由于一般电源供应较多零件之后,电源是带杂讯的,因此我们使用齐纳二极体作为稳压零件,由于7.2V齐纳二极体的作用,使得1K电阻和5K可变电阻之电压和为6.5V,靠5K可变电阻的调整可决定电晶体的射(集极)极电流,而我们须将集极电流调为2.55mA,使得量测电压V如箭头所示为0.255+T/1000。其后的非反向放大器,输入电阻几乎无限大,同时又放大10倍,使得运算放大器输出为2.55+T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用,我们利用它调出2.55V,因此电压追随器的输出电压V1亦为2.55V。其后差动放大器之输出为Vo=10(V2-V1)=10(2.55+T/100-2.55)=T/10,如果当前室温为25℃,则输出电压为2.5V。
