鹤贺3565电阻计使用说明

       随着变频器电源装置的大电流化、高频率化，使用在电路上的电感器趋向于低电阻以及低损耗发展，能够稳定测量更低电阻的需求应运而生！

3565数字电阻计

日本鹤贺3565是采样周期为100次/秒，响应速度为50ms的高速型数字电阻表。

       通过电阻测量，300mΩ至300kΩ的宽范围，10μΩ的高分辨率，可以进行高精度测量。 温度补偿功能，比率显示功能和温度转换功能可以测量绕组电阻的温升。 可以利用比较器存储功能的30个模式预先设置多个待测物体的测试条件。 数据输出包括RS-232C，可以从单机使用到系统使用。

各部件示意图

前面板

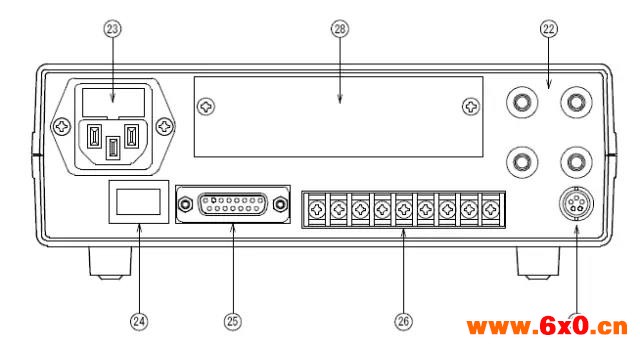

后面板

使用前的准备:

1.检查：规格与运输是否有差异。如发生故障或不按规定运行，需要及时告知厂家型号名称/产品编号。

2.保管：长时间存放本产品时，请保存在低湿度的地方，避免阳光直射

①使用AC 90〜250 VAC，电源频率50/60 Hz的电源电压。 另外，连接电源线时，需确认电源开关已关闭。

③插入250 V / 2 A的电源保险丝。本仪器的保险丝插座与电源线输入连接器相同。 在连接电源线之前，需按图取下保险丝插座的盖子，取出保险丝并检查额定值。包括备件在内的两个保险丝存放在帽子里。 沿左右方向推动前保险丝（备用保险丝），向后推保险丝。

注意事项:

1.勿在以下地方使用，否则可能会导致故障或寿命缩短：

   雨，水滴，阳光直射的地方

   高温，高湿度和粉尘，有许多腐蚀性气体的地方

   外部噪声，无线电波和静电源很多的地方

   振动，冲击不断施加或大的地方

2.不要打开仪器箱子或改造主体
