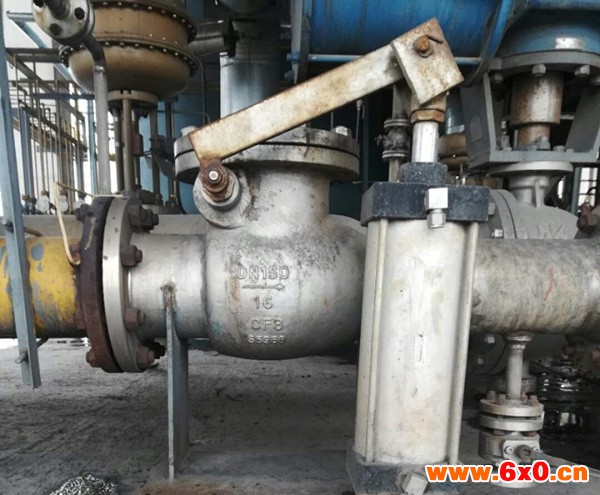

气动止回阀结构原理

概述

气动止回阀是利用引进技术，在国外同类产品的基础上，采用目前zui先进的设计、制造、材料技术、重新开发的完全满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品，技术性能达国际先进水平，为国内外近百家电力企业提供了数百台质优价廉的产品，得到了众多用户的一致好评，已经替代部分进口，为国家节约了大量外汇。该系列气动快关止回阀主要用在600MW以下火力发电汽轮机抽汽系统，防止介质或水倒流，对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下，该阀门瞬间关闭，关闭时间小于0.5秒。

工作原理

气动止回阀就是借助压缩空气驱动的阀门。气动阀采购时只明确规格、类别、工压就满足采购要求的作气法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。本类阀门在管道中一般应当水平安装。

用途及性能规范

用于电厂或热电厂抽气系统，或其它系统的和水等非腐蚀性介质管道上，防止汽轮机级负荷时汽轮机内的压力突然降低，抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎，毁坏汽轮发电机的恶性事故，并防止加热器系统管道泄漏使水从抽汽紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件接到液体逆流信号后，将汽轮机迅速隔开，给汽轮机或抽气系统以大保护。

气路系统工作原理

气源来自压缩空气（气源压力0.4~0.6Mpa），经过球阀进入二位三通电磁阀，后经过快排阀进入气缸进气口，止回阀打开。手动换向阀为运行中试验止回阀灵活性用。
止回阀关闭时，电磁阀断电而关闭，切断气源，快排阀启动，排出气缸下腔空气，止回阀快速关闭。
电磁阀、空气处理元件等控制部件，按汽轮机厂要求采用美国ASCO进口产品，也可按用户要求配备其它国内外厂家产品，以确保优良的性能和高可靠性。
