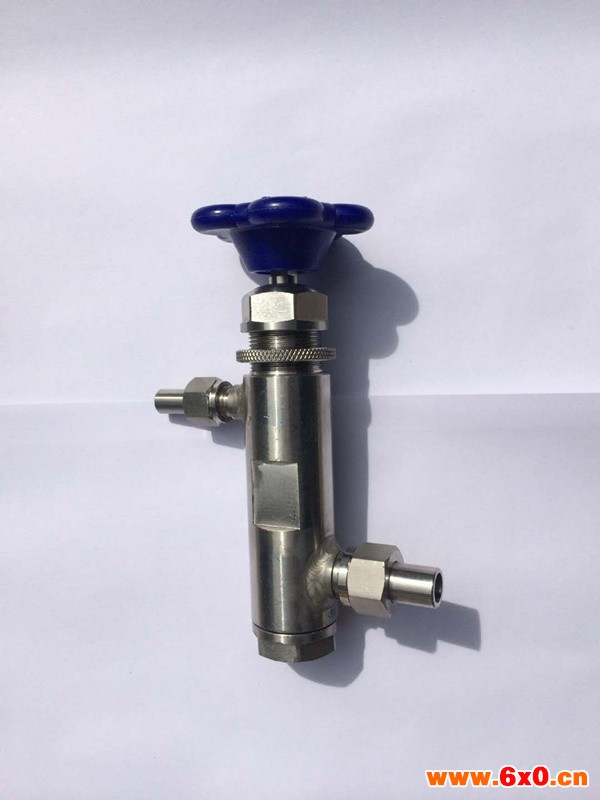

全自动恒流减压阀结构原理

概述

一种火力发电机组水汽在线分析监测用的全自动恒流减压阀,包括毛细管减压段和节流段,节流段由节流孔和阀芯组成,特征是:阀体上还设有恒流控制机构,恒流控制机构由阀芯弹簧、压簧和膜片组成;阀芯至少由一段锥台和一段细轴串联构成,细轴位于锥台前;通道上设有恒流控制腔,节流孔位于恒流控制腔一端,恒流控制腔另一端为敝口结构,膜片覆盖在敝口上,其边缘密封固定在敝口的边缘上,阀芯的细轴穿过节流孔,直接顶在膜片内侧中央,锥台与节流孔配合,压簧压在膜片外侧,阀芯弹簧设在阀芯的端面与阀体之间。特点是:进口水汽压力在一定范围内变化,而出口流量自动保持恒定。

​

结构原理

一种全自动恒流减压阀，包括毛细管减压段、节流段和恒流控制机构，减压段与节流段依次经通道串联在阀体的进口和出口之间；螺纹槽道式毛细管减压段由阀体和减构成；节流段由设在通道上的节流孔和阀芯组成，阀芯至少由一段收敛性旋转体和一段细轴串联构成，细轴位于旋转体收敛的前端；恒流控制机构由阀芯弹簧、压簧和膜片组成；通道上设有一个恒流控制腔，节流孔位于恒流控制腔一端的中心位置，恒流控制腔另一端为敝口结构，膜片覆盖在敝口上，其边缘密封固定在敝口的边缘上，阀芯的细轴穿过节流孔，直接顶在膜片内侧中央，收敛性旋转体与节流孔配合构成节流结构，压簧压在膜片外侧，阀芯弹簧设在阀芯的端面与阀体之间。

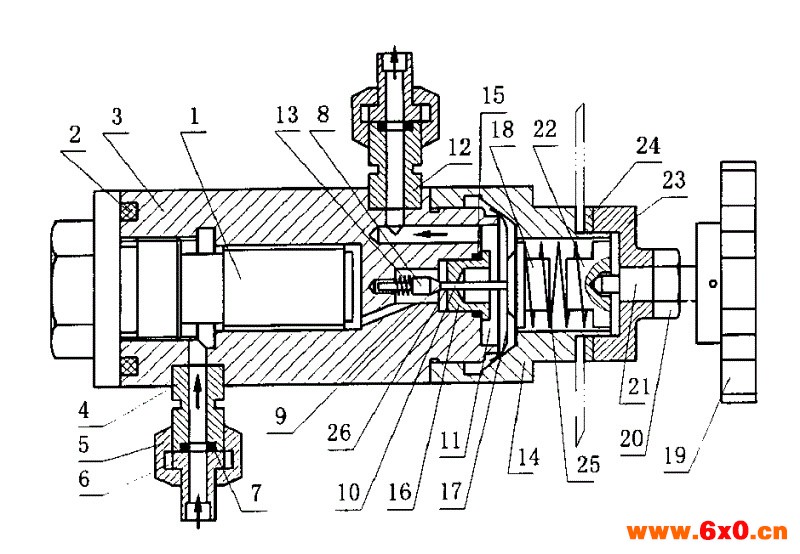

控制原理图

其中：[1]、减；[2]、密封圈；[3]、阀体；[4]、进口管接头；[5]、压紧螺母；[6]、接管；[7]、密封圈；[8]、阀芯；[9]、锥台；[10]、细轴；[11]、恒流控制腔；[12]、出口管接头；[13]、阀芯弹簧；[14]、阀盖；[15]、"O"形圈；[16]、阀座；[17]、膜片；[18]、调压座；[19]、星形把手；[20]、锁紧螺母；[21]、调整螺钉；[22]、压簧座；[23]、定位螺母；[24]、垫片；[25]、压簧；[26]、节流孔。
