概述

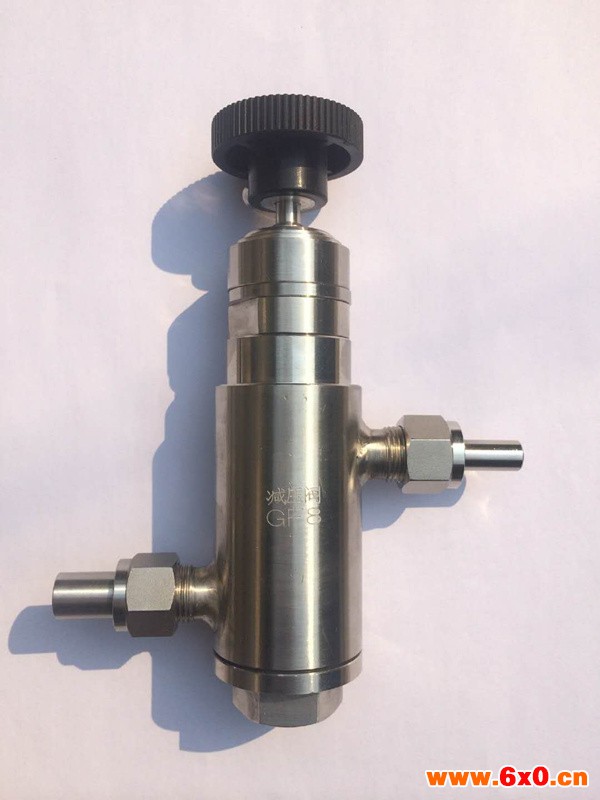

GF8减压阀包括阀体，其特征在于：阀体中设有一节流阀口，阀体中在该节流阀口一侧设减穿置孔；减穿置孔中沿轴向穿置减，该减与减穿置孔内壁之间的间隙等于或小于0.03mm，且在减的外周面上开设有螺纹槽道，从而形成毛细管减压通道；减朝向节流阀口的内端端面开设有一中心盲孔和接通盲孔和螺纹槽道的导流槽；所述调节轴穿置孔中沿轴向穿置调节轴，该调节轴朝向节流阀口的内端上设有与节流阀口相配合的锥形阀芯，而调节轴的外端与阀体螺纹连接，并延伸伸出于阀体，与一调节把手相连接。本实用新型如有堵塞时只要将减拆卸出即可清洁和维护，并且具有结构紧凑、整体外形尺寸小的优点。
结构原理
GF8减压阀采用减，在减的外周面上开设螺纹槽道，减与减穿置孔间的间隙等于或小于0. 03mm,因水质在流动中其本身与管道壁间存在有一定粘性的性质，因而水质在管路中流动时是管路中心流量大，而在管壁处流量小，故而螺纹槽道即等同于螺纹盘绕式的毛细管结构。工作时，水经进口进入阀体后，流经螺纹槽道达到毛细管减压的作用后，再经导流槽流至盲孔中，然后经过阀口通至调节轴穿置孔内，后经由出口排出。使用中，通过调整调节轴的位置，调节锥形阀芯与阀口的相对位置，即达到了调整流量的作用。
结构图
1、阀体；2、节流阀口 ；3、减穿置孔；4、调节轴穿置孔；5、进口 ； 6、出口 ；7、减；8、螺纹槽道；9、盲孔；10、导流槽；11、调节轴；12、锥形阀芯；13、调节把手；14、壳体段；15、第二壳体段；16、紧定螺丝；17、端盖；18、第二端盖。
