高温高压阀结构原理

概述

高温高压阀其特征在于：在高温高压阀上设有一段圆柱形颈部，该圆柱形颈部上设有外螺纹段，该外螺纹段上配合套设有一螺母，并且，圆柱形颈部上在外螺纹段的一端还设有一个定位台阶面；还包括一L形支撑架，该L形支撑架具有一竖向支撑段和一横向悬臂段；而所述横向悬臂段的悬臂端上对应圆柱形颈部开设一槽口，以该槽口套于高温高压阀的圆柱形颈部上，且位于定位台阶面和螺母之间。本实用新型使高温高压阀的安装和更换更加方便，并且，在将高温高压阀上的连接管路配制固定后，可将螺母稍稍松一点，以使高温高压样水通入后，允许高温高压阀有微量地上下方向的膨胀趋势，从而降低高温高压阀上的应力。

压盖结构

​

工作原理

本实用新型特别设计了 L形支撑架，以该L形支撑架的悬臂段上的槽口卡套于高温高压阀的圆柱形颈部上，并以螺母可将该L形支撑架的悬臂段压紧于定位台阶面固定。

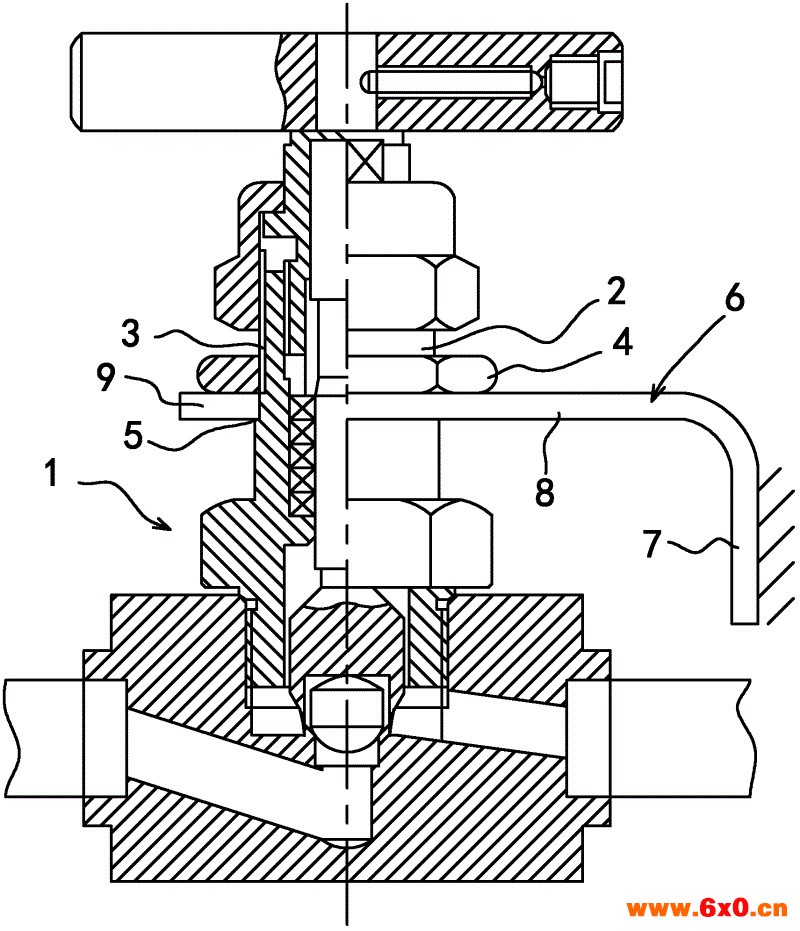

结构示意图

1、高温高压阀；2、圆柱形颈部；3、外螺纹段；4、螺母；5、定位台阶面；6、L形支撑架；7、竖向支撑段；8、横向悬臂段；9、槽口。

用途

火力发电厂必须配置水汽取样设备，以水汽取样设备定期检测水汽运行的品质，是确保电厂安全可靠运行的重要环节。水汽取样设备主要是将高温高压样水降温降压为低温低压样水，以便按电力行业标准中的规定要求，通过化学仪表检测各取样点的有关参数。水汽取样设备上的一次门采用高温高压阀
