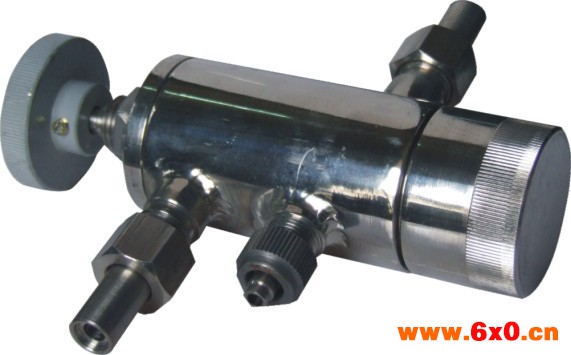

概述

恒压安全稳流阀用于火力发电厂水汽取样装置系统中控制末路手工取样流量的阀门。一种恒压安全稳流阀，包括一阀体，该阀体上设有样水入口、取样出口及排弃出口；阀体内部设有阀腔，该阀腔上设取样通道端口和排弃通道端口，一分流调节阀芯与取样通道端口和排弃通道端口相配合；其特征在于：阀体内部设有通道，该通道一端连接样水入口，另一端连通排弃出口，对应该通道设有一安全阀芯，该安全阀芯上作用弹簧，该弹簧的作用力迫使安全阀芯阻断通道；样水入口还经一第二通道连通阀腔；对应该第二通道设有一圆锥形的流量调节阀芯，第二通道中设有与流量调节阀芯相配合的阀口。

工作原理

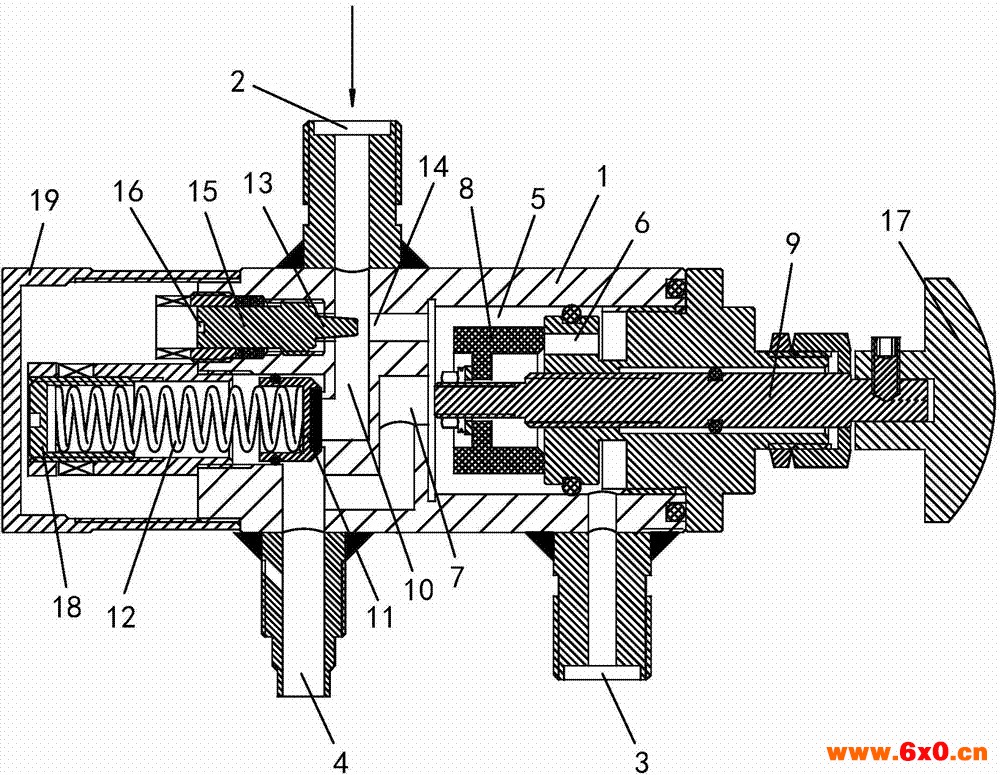

样水经样水入口 2进入阀体1，经通道10、第二通道12流入阀腔5内，由分流调节阀芯8的位置来决定样水是全部从取样出口 3排出，或全部从排弃出口 4排出，或部分从取样出口 3部分从排弃出口 4。由于针对第二通道12设有流量调节阀芯13，即等于流量调节阀与分流调节阀前后串联的关系，通过调整流量调节阀芯13的位置即控制了取样出口 3和排弃出口 4的出水的流量之和。而当样水入口 2通入的样水压力突然升高，压力大于弹簧12的预压力时，将安全阀芯11顶开，即通道10直接导通，样水入口 2直接接通排弃出口 4，进行卸压，保证了系统的安全。
