盐水腐蚀试验箱:内外箱均采PVC板制作, 试验箱盖采用亚克力板制作, 试验箱密封方式采用水密封方式

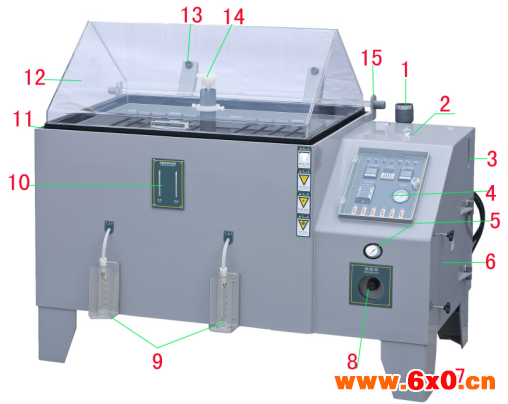

机台正面结构介绍
1.压力桶手动入水口
2.试药入口:将试验液倒入盐水桶,自动补充盐水预热槽之盐液
3.试验药水水位观察孔
4.控制面板:见图4说明
5.压力表,显示喷雾压力
6.控制箱入口:更换零件打开此门
7.试验箱支撑脚
8.调压阀:调整试验所需的压力1.00±0.01kgf/cm2
9.计量筒:用以收集试验室喷雾量
10.温湿对照表;左:干球计;右:湿球计;
11.密封槽:利用水封原理,以避免盐雾外泄。
12.试验箱密封盖子(屋顶式斜角100°透视盖,用于覆盖于试验室上方结合为一体)
13.试验箱盖子靠背
14.试验喷塔
15.试验箱盖子支撑架

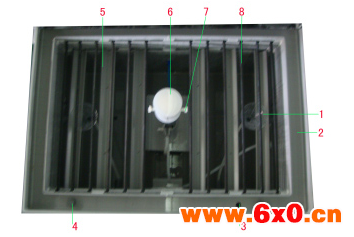

盐水腐蚀试验箱内箱结构介绍
1.收集器:喷嘴所喷之落雾量,以自由落体试落于之漏斗杯内,再由导管入量筒内
2.试验室密封水槽,用于试验箱盖与箱体间密封
3.密封水槽排水口,正常工作时用胶塞塞住,排水时拔出胶塞即可将水排干净
4.试验箱密封盖支撑脚,用于定位试验箱密封盖子
5.测试样品放置V型槽,用于放置试验样品或配合调节角度
6.喷塔:内藏式玻璃喷嘴置于喷管内部,喷雾经由塔管引导,再经锥形分散器分散
7.雾调节器:调整喷雾量之大小,调高时则喷雾量增加,调低时则喷雾量减少
8.测试样品放置棒,用于悬挂小试件或配合V型槽调节样品角度
盐水腐蚀试验箱 技术参数:
型号 | SE-60B | SE-90B | SE-120B | SE-160B | SE-200B |
试验室内箱尺寸(cm) | 60x45x40 | 90x60x50 | 120x80x50 | 160x100x50 | 200x120x60 |
试验室外箱尺寸(cm) | 107x60x118 | 141x88x128 | 190x110x140 | 230x130x140 | 270x150x150 |
试验室温度 | 盐水试验法(NSS ACSS)35℃±1℃/耐腐蚀试验法(CASS)50℃±1℃ | ||||
压力桶温度 | 盐水试验法(NSS ACSS)47℃±1℃/耐腐蚀试验法(CASS)63℃±1℃ | ||||
盐水温度 | 35℃±1℃ 50℃±1℃ | ||||
试验室容量 | 108L | 270L | 480L | 800L | 1440L |
盐水箱容量 | 15L | 25L | 40L | 40L | 40L |
盐水浓度 | 氯化钠溶液浓度5%或氯化钠溶液浓度5%中每升添加0.26克氯化铜(CuCl2 2H2O) | ||||
压缩空气压力 | 1.00±0.01kgf/cm2 | ||||
喷雾量 | 1.0~2.0ml/80cm2/h (至少收集16小时,取其平均值) | ||||
试验室相对湿度 | 85%以上 | ||||
酸碱值PH | 6.5~7.2 3.0~3.2 | ||||
喷雾方式 | 可程式喷雾(包括连续式喷雾与间断式喷雾) | ||||
AC220V1Φ10A | AC220V1Φ1 | AC220V1Φ20A | AC220V1Φ20A | AC220V1Φ30A |
