高温高压截止阀结构原理

概述

高温高压截止阀用于火力发电厂排污使用，以解决现有技术存在的阀芯上密封配合面易被进水冲刷磨损从而影响使用寿命的问题。

结构原理

高温高压截止阀，主要由阀体、阀盖、阀芯和阀杆组成，阀体上设有阀腔，阀芯位于阀腔中，阀杆从阀盖上所设的通孔中伸入阀腔并作用于阀芯，使阀芯与阀体上的阀口配合从而构成开启和关闭两种状态。现有高温高压截止阀，其阀芯都为锥台形或球形，该锥台形或球形的阀芯伸至阀口处直接以其锥面或球面作为密封配合面与阀口接触配合，进水直接冲刷阀芯上的密封配合面，由于是排污使用，其进水中带有颗粒性杂质，使用一段时间后阀芯的密封配合面即会被磨损成坑坑点点的蜂窝状，导致密封配合面密封性变差，阀出现泄漏情况。

结构示意图

​

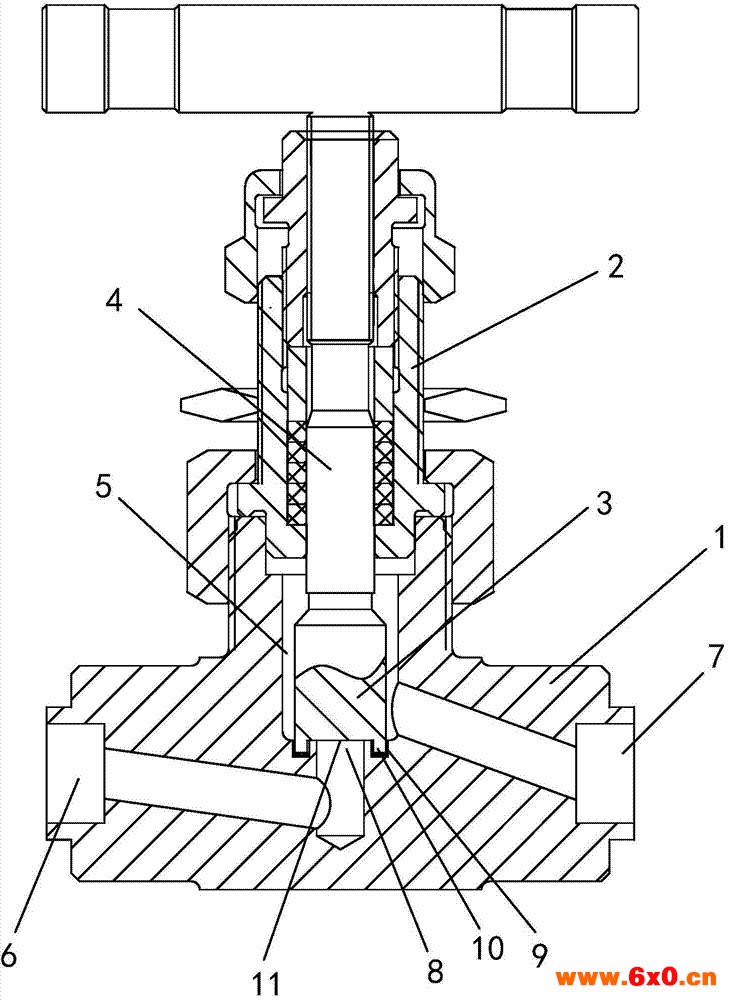

1、阀体；2、阀盖；3、阀芯；4、阀杆；5、阀腔；6、进口 ；7、出口 ；8、阀口 ；9、凹槽；10、凸缘；11、进水压力阻挡面。
