复合阀结构原理

概述

复合阀设计理念突破了传统阀门单阀杆、单阀座的老旧设计思路，采用的双阀杆、双阀芯、双阀座的复合密封结构，各种密封结构各自相对独立，但又相互联系，相互保护成为有机整体。传统的阀门阀座是堆焊在阀体上加工出来的，这样阀体在受热时有不规则变形，由于阀座密封面的不规则变形，而导致泄漏。本公司活动复合阀阀座的独立结构设计，克服了阀座随阀体变形的这一根本问题。

复合阀其他名称

（1）汽轮机疏水阀
（2）给水、排水阀
（3）加热器疏水阀
（4）锅炉疏水阀
（5）过热器疏水阀
（6）锅炉排汽阀
（7）汽轮机排汽阀
（8）过热器排汽阀
（9）对空排汽阀
（10）汽包放水阀
（11）旁路阀
（12）连续排污阀
（13）定期排污阀
（14）喷水阀
（15）仪表取样阀
（16）观察孔疏水阀

特点

1、复合阀两道密封，关断严密。
2、锥密封阀芯、阀座可以成对的更换，现场维修方 便。
3、两道密封之间的相互保护结构特点，使用寿命长 。
4、维护简单，零配件供应及时。
5、二十四个月超长质保，全国维修48小时快速反应，解 决后顾之忧。
6、中国超过200家火电厂使用成功业绩，稳定成熟的技 术保障之盾。

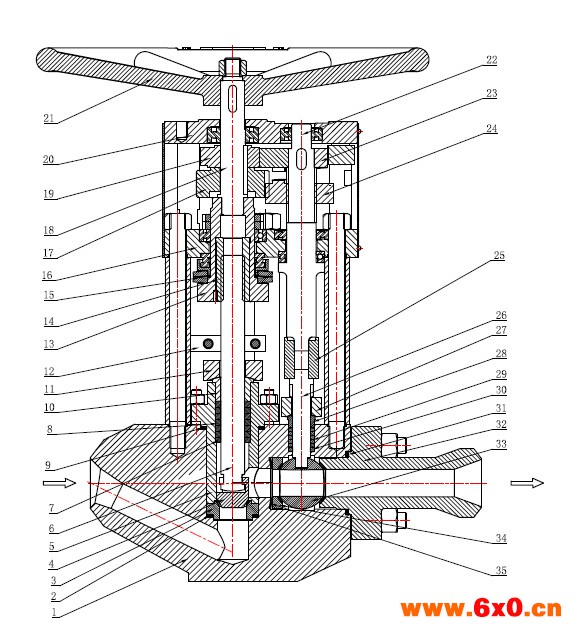

结构图

1-阀体 19-主动凸轮
2-截止小缠绕垫 20-上板
3-截止阀座 21-手轮
4-截止阀芯 22-上球阀杆
5-笼套 23-被动凸轮
6-下截止阀杆 24-被动齿轮
7-截止填料垫 25-球阀转接套
8-填料 26-下球阀杆
9-截止大缠绕垫 27-球压板
10-截止压套 28-球压套
11-截止压板 29-球填料
12-防转块 30-球填料垫
13-花键套 31-侧阀体缠绕垫
14-铜螺母付 32-侧阀体
15-截止碟簧 33-球体
16-中板 34-球阀座
17-主动齿轮 35-球碟簧
18-上截止阀杆

工作原理

​

以普通型电动执行器为例

(1). 由电器专工按电动执行机器安装使用说明书连接好电动执行器控制线与电源线；
(2). 确定复合阀开关与电动头开关的逻辑关系：
切换手柄位置为手动，使复合阀开关位置处于中间状态；当控制室点逻辑"关"，观察复合阀截止阀杆运动方向，如果截止阀杆向阀体方向运动，则电动头电机接线正确，如 果截止阀杆往离开阀体方向运动，只须调换三相电机任意两相线接点位置，接好线便可。 注意：针对普通电动执行器，无论任何阀门，阀门开关动作与控制室开关逻辑要正确，否则很容易损坏阀门。 (3). 关行程调整
a. 将电动头切换手柄切换为手动位置，顺时针旋转手轮，当截止阀完全关闭时，电动复合阀处于完全关闭状态；
b. 按电动执行机器安装使用说明书调节好关行程；
(4). 开行程调整
a. 将电动头切换手柄切换为手动位置，逆时针旋转手轮，当球密封完全打开时，电动复合阀处于完全打开状态；
b. 按电动执行机器安装使用说明书调节好开行程；
(5). 力矩调整
复合阀力矩调整根据阀门规格及电动执行器额定力矩来调节。
(6). 通电调试
手动调试好开关行程后，通电试运行一次，在开位时电机停止转动，切换手柄至手动，逆时针旋转手柄，如转动不了，说明复合阀开位已调好，否则重新调整开位行程;
在关位时电机停止转动，切换手柄至手动，顺时针旋转手柄，如转动不了，说明复合阀关位已调好，否则重新调整关位行程，如此重复两至三次，直至调整好为止。
