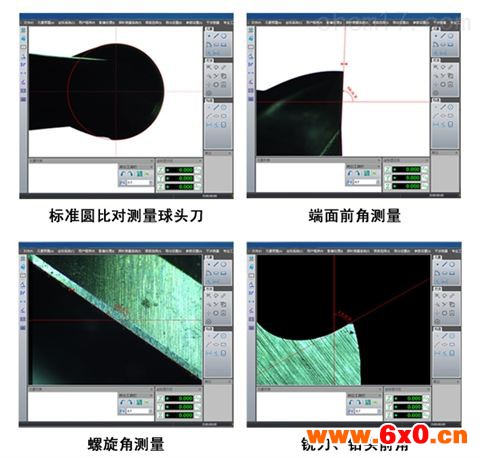

磨刀机在线显微镜是我公司根据客户要求，在以往产品的基础上改进升级的。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像和分划板上的固定标准尺寸图型，再由信号线将其传输到电视机或监视器上。通过电视机或监视器实时观察刀具外型，通过分划板上的标准尺寸实时测量和比对刀具尺寸，如：半径、直径、宽度等尺寸。
磨刀机在线显微镜是我公司根据客户要求，在以往产品的基础上改进升级的。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像和分划板上的固定标准尺寸图型，再由信号线将其传输到电视机或监视器上。通过电视机或监视器实时观察刀具外型，通过分划板上的标准尺寸实时测量和比对刀具尺寸，如：半径、直径、宽度等尺寸。
产品名称：磨刀机在线显微镜
产品型号：PZ-10A
产品简介：(电视型)磨刀机专用显微镜是专为磨刀机及刀具加工行业配套的显微镜，可在线观察与测量刀具外型尺寸，真正实现磨刀过程的在线观察、在线检测，有效的提高了刀具加工精度和生产效率，是高精度刀具加工的质量保证。
一、工作原理：

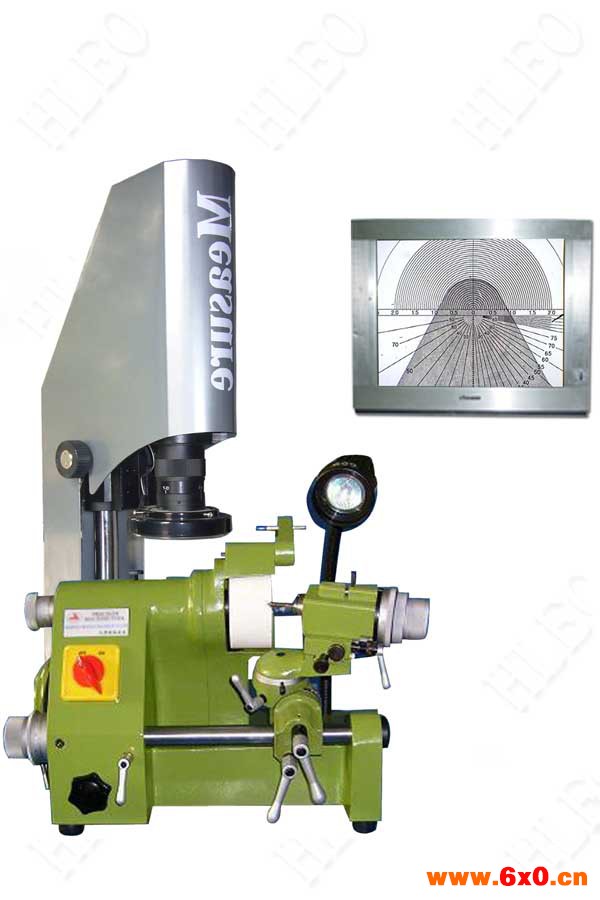

磨刀机床专用显微镜是我公司根据客户要求，在以往产品的基础上改进升级的。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像和分划板上的固定标准尺寸图型，再由信号线将其传输到电视机或监视器上。通过电视机或监视器实时观察刀具外型，通过分划板上的标准尺寸实时测量和比对刀具尺寸，如：半径、直径、宽度等尺寸。
产品特点：
（1）操作简单：在加工过程中刀具连同分划板刻度尺寸一同变倍成像，无需再计算变倍后的刻度尺寸，使操作者一目了然。在变化倍率时镜筒具有全程齐焦、定位精确的特点，节约了时间、提高了生产效率。
（2）图像清晰：由于改进了显微镜筒内部结构，不但使放大倍率的范围更大，而且有效的提高了图像的清晰度，克服了以往产品成像模糊、不清晰的缺点。

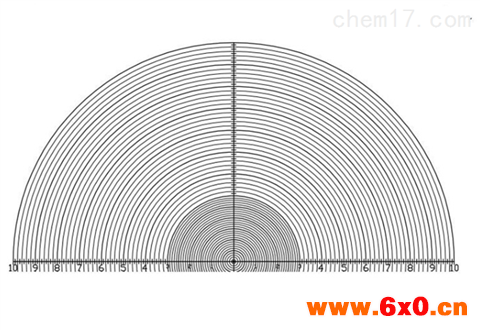

（3）测量精准：由于提高了分划板刻线精度，使得操作者在选择倍率时也能成现出精细的刻度尺寸，明显的提高了刀具的加工精度。
（4）安全耐用：本产品在显微镜筒内部做了防尘、防潮处理。在显微镜筒外部整体增加了保护外壳，在显微镜筒底端加装了防护镜，使得镜筒整体更加安全耐用。
一、系统组成：
1、 电脑主机一台；要求操作系统为WIN7或WINxp，主板上有pci插槽一个，usb2.0接口一个。（选配）
2、 17寸电脑显示器一台，用4：3的显示器。（选配）
3、 连续变倍显微镜筒一个。
4、 长工作距变倍物镜一个。
5、 镜筒防护罩一个。
6、sony机芯1/3’彩色摄像机一个。（包含12v电源和视频信号线）
7、 精密测量软件光盘一张。
8、精密测量软件一个。
9、 精密测量软件标准校正光学板一块。
10、电脑视频采集卡一块。
11、12v可调led灯环形光源一个。（选配）
二．显微镜简介：

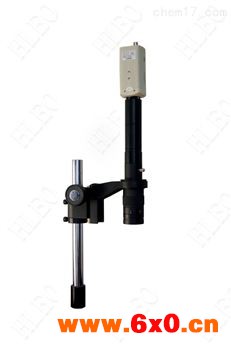

磨刀机显微镜是一种连续变倍的单筒显微镜，该显微镜与高清晰度的彩色ccd和彩色电视机配套使用，该系列仪器具有较长的工作距离，宽阔的视野，高清晰度的成像质量。设计有0.3x 0.5x 0.75x 1.5x 2x 系列辅助物镜和0.35x ,0.5x ,0.75x, 1x ,1.5x ,2x系列摄影目镜,根据用户不同场合要求。
三．主要技术规格：
物镜连续变倍范围0.8x～5x变倍时整数倍带定位装置。
标准总倍率： 0.8x～5x，扩展总倍率：0.11x～50x（使用附加物镜和各倍率ccd接头）
全程齐焦，照明均匀，高分辨率。
支架与主机配合尺寸：φ45MM
0.3x、0.5x、1x、1.5x、2x 五种倍率ccd接头可选
0.3x、0.5x、0.75x、1x、1.5x、2x、5x附加物镜可选
多种辅助光源，底座可选（选配）
调整说明：松开升降组上面的两颗螺丝，ccd接头可360°旋转，可用于调整ccd的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于ccd靶面不在中心时的调整。
三．主要技术规格：
物镜连续变倍范围0.8x～5x变倍时整数倍带定位装置。
标准总倍率： 0.8x～5x，扩展总倍率：0.11x～50x（使用附加物镜和各倍率ccd接头）
全程齐焦，照明均匀，高分辨率。
支架与主机配合尺寸：φ45MM
0.3x、0.5x、1x、1.5x、2x 五种倍率ccd接头可选
0.3x、0.5x、0.75x、1x、1.5x、2x、5x附加物镜可选
多种辅助光源，底座可选（选配）
调整说明：松开升降组上面的两颗螺丝，ccd接头可360°旋转，可用于调整ccd的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器最上端的三颗螺丝可用于ccd靶面不在中心时的调整。
