一键快速精密影像测量仪

来源:网络  作者:网络转载   2019-10-10 阅读:582

一键式快速影像测量仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。。

一键式快速影像测量仪通过一个大视角大景深的远心镜头,将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理,再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图,最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸,同时完成对尺寸公差的评价。被广泛的应用在精密螺丝、精密弹簧、齿轮、手机外壳、手机玻璃、精密五金配件等尺寸较小的产品及零部件的批量快速测量上。

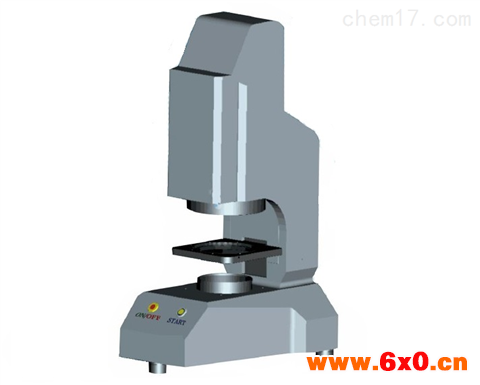

一键式快速影像测量仪



产品型号:PZ-100Y

简单:简单操作,数据轻松应用

仅需一键,完成精准测量;

自动识别位置及原点,无需摆正;

利用一只鼠标,即可完成设定选用等设置;

一键点击,即可制作检测结果报告书;



快速:数秒内完成测量

数秒完成多个产品测量;

一次测量位置可达99处;

一次最多可测99个对象;

精准:测量精准,任何人都能得到相同测量结果

测量精度≤5μm,重复精度±1μm

任何人操作均可得到相同测量结果;

轻松调整焦点,轻松识别边缘线;

智能:智能化软件设计,自动判定结果

牢记测量图形,对放置于测量区域内产品朝向位置自动检测并测量;

模板自动储存,便于再次测量;

自主编辑报表格式,自动导入测量结果并保存;

自动计算差值并评定OK / NG

丰富辅助功能,任何人都能通过简单操作进行测量

点、线、圆和圆弧间的测量项目和角度测量都集中于一个标签

可使用中线等虚拟线进行复杂测量;

丰富的应用工具和几何公差工具;

只需指定圈绕目标物范围,即可自动抽取线圆弧等要素,从而进一步节省设定所需的时间

操作简单, 只需要一个鼠标即可完成

只要从菜单中选择测量内容,在画面上大致点击测量点即可。一边从整体上确认目标物,一边通过简单的鼠标操作直观地进行设定。

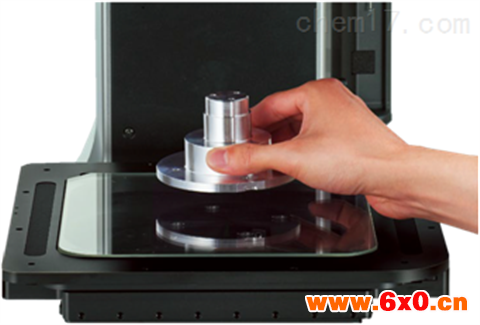

放置后仅按一键即可测量,名副其实的全自动测量

真正意义上的放置后仅按一键即可测量的新功能,进行单纯的尺寸测量时无需设定。如同使用游标卡尺或千分尺一般,任何人都能马上学会使用。

大幅缩短测量和记录所需时间

牢记测量对象形状,对放置在座标台上的位置和朝向自动检测后进行测量,无需定位或固定夹具;

一次识别最多 99 处测量点,即便增加测量位置,也不会多花费测量时间;

一次性测量放置在座标台上的多个测量对象,无需对相同测量对象进行单次测量;

测量结果全部自动保存到主机内部,可按测量日期、时间、批号、序列号、担当人等信息进行搜索,数据的追溯管理更简单。;

检测结果报告书及统计报告也可通过点击一键完成制作。无需数据传输及电脑输入等繁琐过程。



除人为误差

任何人都能得到相同测量结果;

自动对焦功能,对于不能一次对焦的凹凸不平的测量对象,可以根据测量位置自动对焦;

能保存过去设置过的照明条件,避免因照明条件不同而产生误差,对测量人员及时间无任何限制;

追求的图像处理技术,自动识别工件边缘;

测量位置包含有毛边或缺陷时,在自动识别的基础上,还能将其作为异常点排除到拟合处理之外,如毛边及缺陷大于阈值时,可中断测量。

测量精度与国外品牌不相上下,价格仅为其1/3
