高温高压电站闸阀结构原理

概述

高温高压电站闸阀是上海栗垣阀门制造有限公司自主研发生产的高性能阀门产品之一

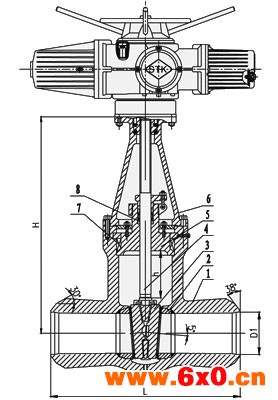

结构原理

​

锻造或铸造结构

阀体可根据工况及客户要求采用锻造或铸造工艺，并视工况参数及需求选用不同牌号的合金钢，满足高温高压或其他特殊要求。

硬密封设计

阀座与闸板间密封面采用堆焊司太立硬质合金，并经过高度硬化及精细研磨，确保密封面高硬度及硬度差，有效延长使用寿命；阀座泄露率达到零泄漏标准。

开关低扭矩设计

阀杆表面经精密磨削及氮化处理，与填料的摩擦小，抗擦伤耐腐蚀，有效地减轻启闭力矩，再加上阀杆铜螺母由滚针轴承支撑，操作更轻松。

楔式双闸板设计

独特的楔式双闸板结构，其球面铰接结构在闸板关闭过程中，密封面接触时对楔角具有一定的调节补偿作用，自动矫正加工误差，始终保持密封面100％吻合，具有极高的关闭严密性；配合精加工的阀板导轨，杜绝了阀门启闭过程中可能的卡涩现象，保证操作平滑。

压力自密封式阀盖

当介质压力较低时，由螺栓预紧力来密封；随着介质压力升高，阀盖渐渐上移，强制压紧密封垫圈，从而增强密封性能。
