购买了电力终端通讯端口检测仪不会使用怎么办？LP-DC201电力终端通讯端口检测仪的使用说明有没有电子版的可以下载？LP-DC201电力终端通讯端口检测仪该怎么操作？在这里，您能找到您所有想要的资料。
LP-DC201电力终端通讯端口检测仪，主要是用于检测电力负荷管理终端及多功能电能表485接口通讯功能的检测仪器。检测仪支持DL/T 645-1997多功能电能表通讯规约、DL/T 645-2007多功能电能表通讯规约、德国西门子(兰吉尔)电能表通讯规约、ABB电能表通讯规约和红相MK6电能表通讯规约，并可根据用户提供的通讯规约要求扩展规约类型。
本仪器具有体积小、重量轻、功能齐全、使用维护方便等优点。是从事于电能表检测、维护及负控终端安装调试的必备工具。
主要功能及特点
TFT真彩色汉字液晶显示，图形化操作界面，智能帮助系统。
485通讯接口支持多种通讯协议可对多功能电能表485接口通讯功能进行检测。
具有调制式和非调制式两种红外通讯接口，可对多功能电能表红外通讯功能进行检测。
支持波特率300-19200。
可模拟输出国标规约的电能表主要电能数据供电力负荷管理终端或其他自动抄表系统（AMR）使用，来检测其485通讯端口是否正常。
使用双机可进行485通讯线路的误码率测试。
对国标和兰吉尔电能表能自动侦测其表地址和通信波特率。
可内置GPS模块对电能表的系统时钟进行对时并可记录电表地理信息（扩展功能）。
可扩展载波通信模块，用以检测载波电能表的通信功能（扩展功能）。
配置后台管理软件，本仪器可做抄表器使用（扩展功能）。
超长工作时间，采用智能电源管理系统和新型高容量长寿命锂电池，保证仪器工作20小时以上。
面板
面板布置如图1、2、3所示：

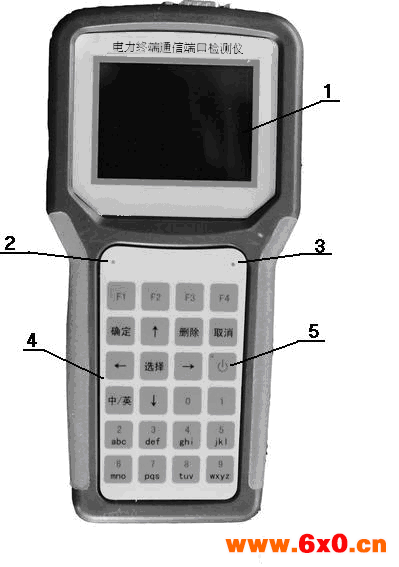

图1 面板

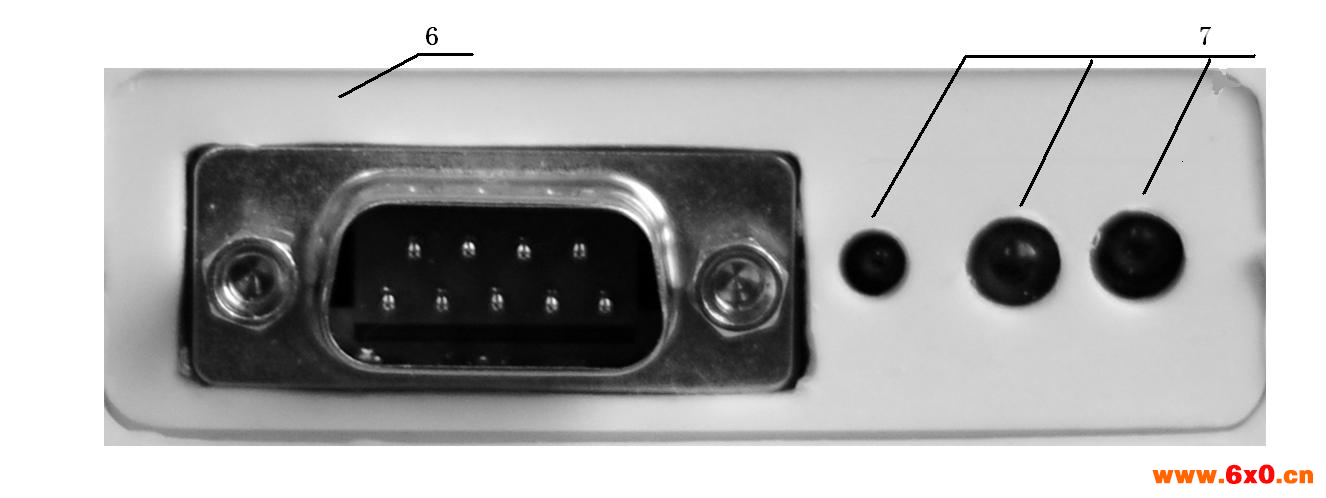

图2上侧板

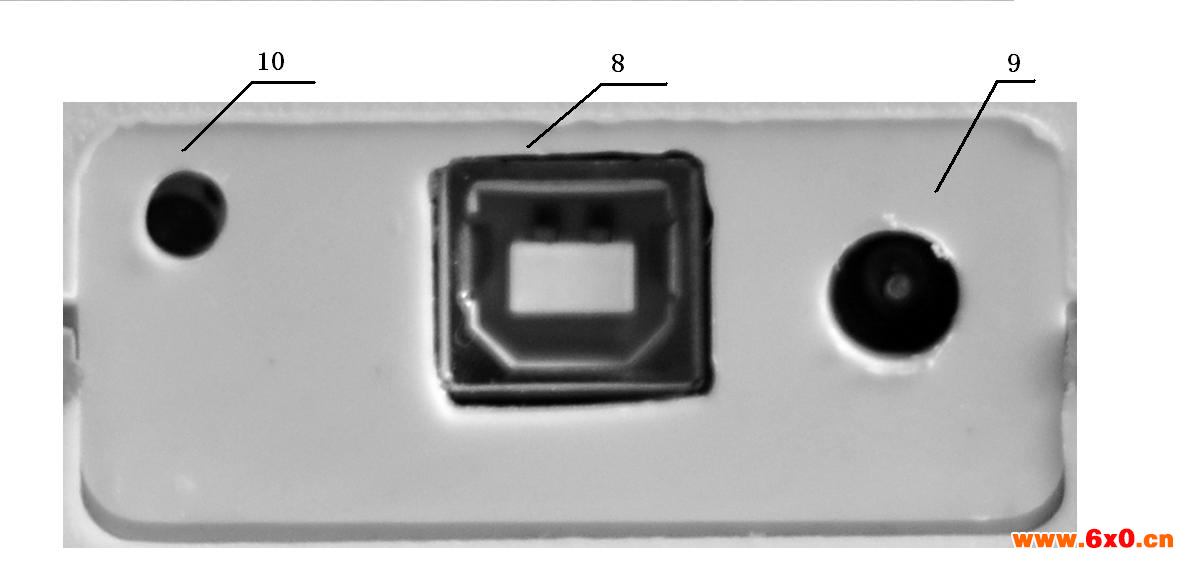

图3下侧板
基本知识
4.1开机
按下开关键（图1：5），待绿色指示灯点亮松开按键，仪器首先进入如图4所示开机画面。

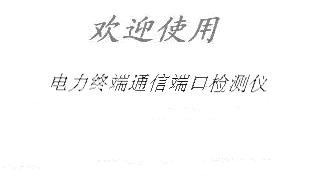

图4开机欢迎界面
4.2关机
a）在开机状态按下开关键（图1：5），待绿色指示灯点灭松开按键，仪器关闭。
b）在主菜单下选择关机。
c）在上述两种方法都无法关机时，用细棒插进备用关机按钮口 （图3：10）按下开关即可。
4.3电池充电
将充电器的插头插入仪器充电电源插座(图3：9),接上电源，充电器指示灯表示正在充电，充满电指示灯变绿。
4.4状态栏
仪器屏幕的下方显示一个状态栏，如图5所示：
图5：状态栏
窗口1：操作提示窗口；本设备内置了智能帮助系统，在此处随时向用户提供操作方法。
窗口2：内置电池容量指示。
窗口3：输入状态指示。由于要通过0-9键输入数字、字母和汉字，按中/英键可改变输入状态，其中：
“1234”表示输入阿拉伯数字；
“abcd”表示输入小写字母；
“ABCD”表示输入大写字母；
“拼音”表示拼音中文输入；
“字符”表示输入常见字符。
窗口4：当前时间。
4.5输入方法
本仪器采用了和手机相同的输入方法，把光标移动到要输入的编辑框内，即可输入相关的内容。
- 输入阿拉伯数字
1．按中/英键使输入状态进入数字输入状态（“1234”）。
2．按0-9键即可输入数字。
3．如果输入了错误的数字，可按删除键。
2）输入字母
1．按中/英键使输入状态进入字母输入状态，大写字母选择“ABCD”
小写字母选择“abcd”。
2．按相应的字母键即可输入。
3．如果有几个字母共用一个键，可快速按动此键切换，找出需要的
字母，稍微停顿一会即可。
4．如果输入了错误的字母，可按删除键。
3）输入汉字
1．按中/英键使输入状态进入汉字拼音输入状态（“拼音”）。
2．拼音输入示例，输入“上海” ：
a. 按‘7’‘4’‘2’‘6’‘4’五个键后如图6-1所示，
图6-1 拼音输入1
b.此时有两个重码，按右键选择“shang”后,按“确定”键，如图6-2所示，
c.此时汉字带有背景色，按所需要的汉字上面的字母键（‘0’）即可；如果没有所需的汉字，按左右键进行翻页。
d.输完‘上’后自动进入联想，如图6-3所示，
e.按左右键找出所需的汉字，按其上面的数字键（‘3’）。
