五通球阀结构原理

概述

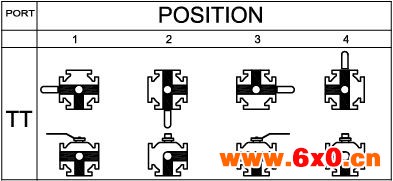

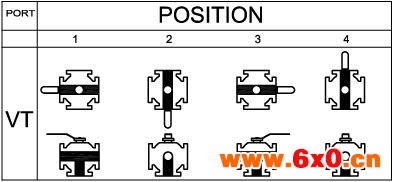

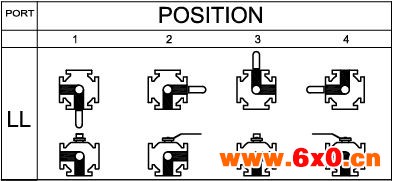

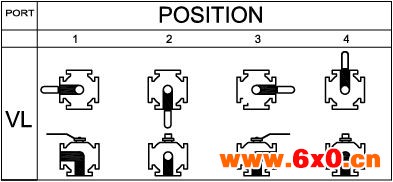

该款五通球阀5组阀座设计,可以实现一进四出的流向，以及其他流向。

结构原理

​

结构设计充分考虑减少死体积，全开或半闭位置使用。阀门使用期内通过重新预紧阀内压盖，实现对密封比压的调整，达到再密封或接近高压力指标的目的。初次使用时，由于克服静摩擦力的原因，可能手柄扭矩偏大，这不是故障。另外球阀在气体介质流路比液体介质流路有更高的操作扭矩。每一球阀均通过7MPa氮气或空气试验压力检测。广泛的使用温度界限。这依赖于我们独有的制造及处理技术。温度范围涵盖-10～90℃。长达5年的放置期间而密封保持功能。这归结于有的预应力制造及处理技术。高耐压20MPa（25℃环境下），常规接管公制从3到12毫米，英制1/8，1/4.国际主流通用管连接方式。
