全封闭电动插板阀结构原理

概述

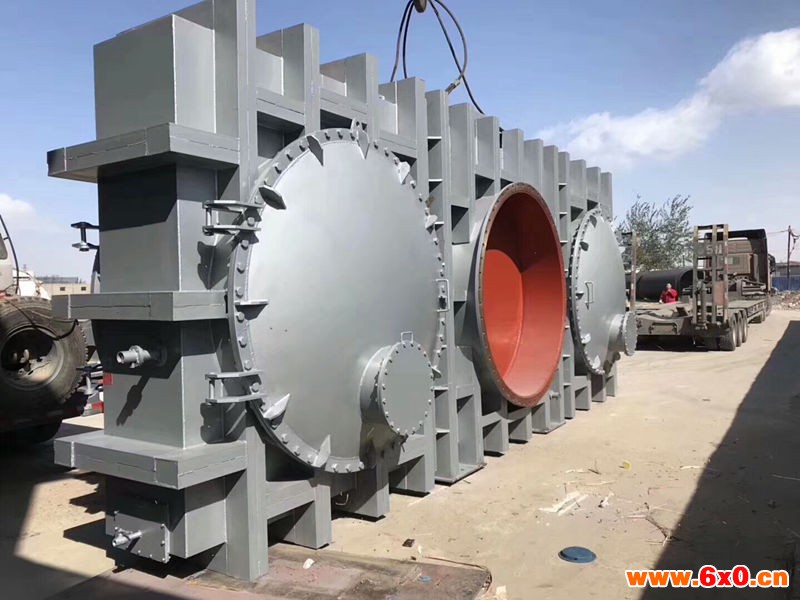

敞开式插板阀、封闭式插板阀适用于冶金、化工、市政的煤气管道，符合GB6222-86《工业企业煤气安全规程》的规定。在电动封闭式插板阀门处于关闭状态时，完全切断管路中的介质，实现密封零泄漏，该电动封闭式插板阀产品可现场、远程操作，是一种理想的煤气等气体管网安全隔断设备。

结构原理

​

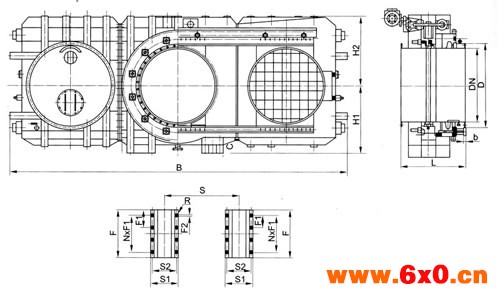

电动封闭式插板阀由主副阀体、阀板、伸缩节、固定套、电液推杆夹紧机构、行走电装、限位器、左、右侧阀体等部件组成。关阀：电液推杆驱动弹簧夹紧机构，使阀板脱开，到位后，行走电装启动，驱动阀板行走由开到关，到位后，电液推杆反向运动，弹簧夹紧机构自动夹紧到位，关阀结束。开阀则反之。

结构特点

插板阀由前阀体、后阀体、阀板、伸缩体、左右密封箱体、通板和盲板及切换装置、松开夹紧装置等组成。冶金阀门的松开夹紧装置采用电动装置驱动，通过链轮、链条与丝杆螺母副连接，驱动波纹管的伸缩来实现阀体密封座夹紧或松开。阀门采用链轮式多点夹紧机构，密封圈为双面密封，安装于阀板上，密封可靠，方便更换。阀板顶部导轨装有纵向和横向移动机构，侧面装有弹簧机构和限位轮。当松开夹紧机构将阀板松开时，弹簧机构顶浮阀板至限位轮。
