德国力士乐rexroth摆线齿轮泵也是利用齿间密封容积的变化来实现吸油压油的。它是由配油盘（前、后盖）、外转子(从动轮）和偏心安置在泵体内的内转子（主动轮）等组成。摆线齿轮泵的外转子齿形是圆弧，内转子齿形为短幅外摆线的等距线，故又称为内啮合摆线齿轮泵，也叫转子泵。

摆线齿轮泵有许多优点，如结构紧凑，体积小，零件少，转速可高达10000r/mim，运动平稳，噪音低，容积效率较高等。缺点是流量脉动大，转子的制造工艺复杂等，目前已采用粉末冶金压制成型。随着工业技术的发展，摆线齿轮泵的应用将会越来越广泛。摆线齿轮泵可正、反转，可作液压马达用。

摆线泵使用注意事项：

1.如发现摆线齿轮泵有异常声音应立即停车检查原因

2.向摆线齿轮泵轴承体内加入轴承润滑机油，观察油位应在油标的中心线处，润滑油应及时更换或补充

3.拧下摆线齿轮泵泵体的引水螺塞，灌注引水（或引浆）

4.关好摆线齿轮泵出水管路的闸阀和出口压力表及进口真空表

5.点动摆线齿轮泵电机，试看电机转向是否正确

6.开动摆动齿轮泵电机，当摆线齿轮泵正常运转后，打开出口压力表和进口真空泵，视其显示出适当压力后，逐渐打开闸阀，同时检查电机负荷情况

7.摆线齿轮泵长期停用，需将摆线齿轮泵全部拆开，擦干水分，将转动部分及结合处涂以油脂装好，妥善保存

8.摆线齿轮泵在运行过程中，轴承温度不能超过环境温度35℃，高温度不得超过80℃

9.检查摆线齿轮泵及管路及结合处有无松动现象，用手转到摆线齿轮泵，试看摆线齿轮泵是否灵活

10.摆线齿轮泵要停止使用时，先关闭闸阀，压力表，然后停止电机

11.摆线齿轮泵在工作个月内，经100小时更换润滑油，以后每个500小时，换油一次

12.经常调整摆线齿轮泵填料压盖，保证填科室内的滴漏情况正常（以成滴漏出为宜）

13.定期检查摆线齿轮泵轴套的磨损情况，磨损较大后应及时更换。摆线齿轮泵的结构特点在输油系统中可作传输、增压泵。在燃油系统中可作传输、加压、喷射的燃油泵。在一切工业领域中均可作润滑泵使用。

产品介绍：

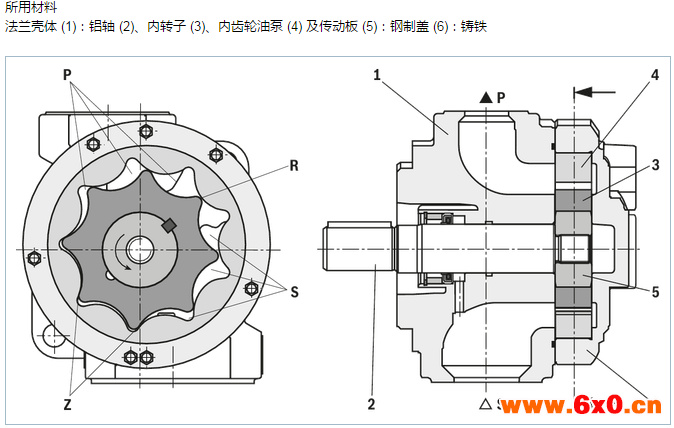

1.具有恒定排量的PGZ摆线泵：德国力士乐rexrothPGZ型号液压泵是具有恒定排量的摆线泵。轴通过传动板按照所示旋转方向驱动转子。内转子与内齿轮油泵啮合并带动其一同旋转。通过在吸油范围内打开的齿侧间隙吸入液压油。吸油区域和压力区域位于啮合区域的相反侧，定子和转子以相反方向滑动时齿侧轮廓形成了径向间隙，该间隙将上述区域分隔开。在压力范围内，液压油随腔体的缩小而注入压力油口。
