波纹管截止阀结构原理

来源:网络  作者:网络转载   2019-10-10 阅读:920

概述

波纹管截止阀是为了防止阀门频繁启闭操作造成上阀杆泄露设计制造的一款新型截止阀,通过自动滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆零泄漏的设计。

结构原理

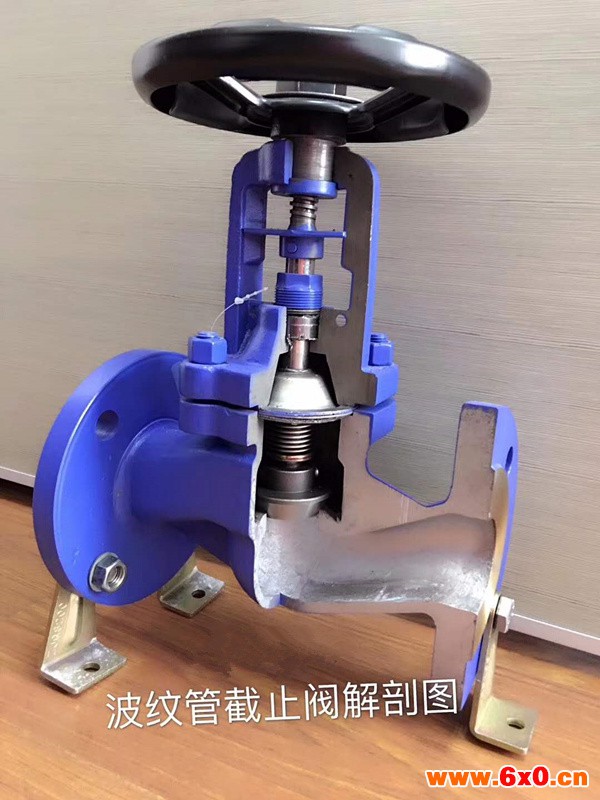

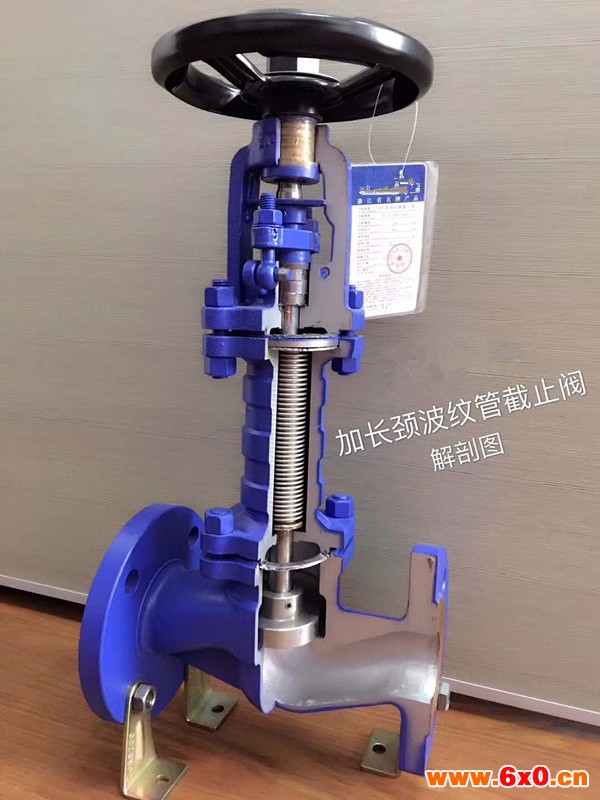

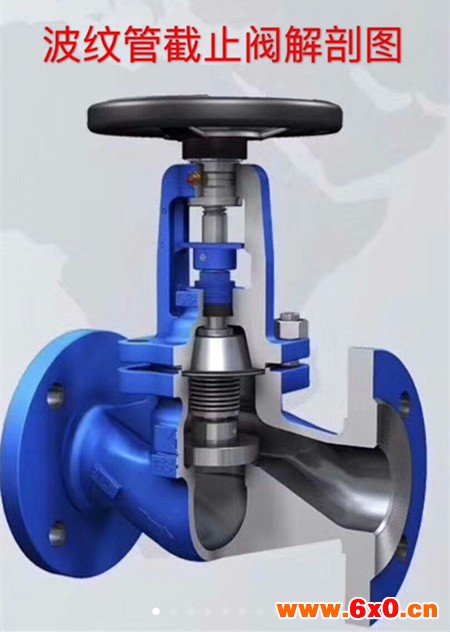

波纹管截止阀内部采用波纹管结构,不锈钢的波纹管下端焊接在阀杆上,以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏,波纹管焊于阀杆保持稳定的运行性能,避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

技术特点

1、产品结构合理、密封性能可靠、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、直角式德标波纹管截止阀双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
