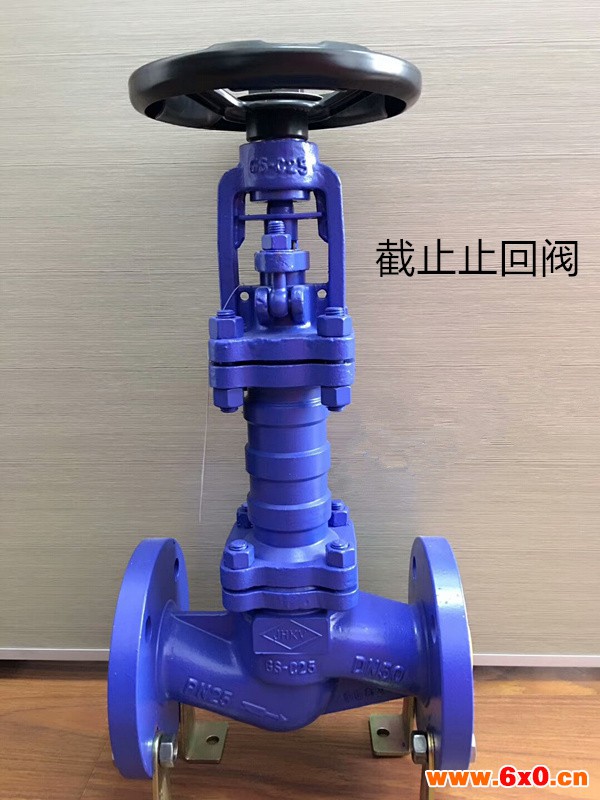

截止止回阀结构原理

概述

截止止回一体阀，截止阀、止回阀功能于一身，阀体、阀盖：铸不锈钢，阀定：黄铜，弹簧：不锈钢。阀瓣耐磨性好，使用寿命长,质保期2年以上，有问题免费提供新门。
截止止回一体阀阀门的阀瓣、阀座要求密封面为硬质合金，具有耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长的特点，阀杆表面要经抗蚀氮化处理，要求具有良好的抗腐蚀性和抗擦伤性。

​

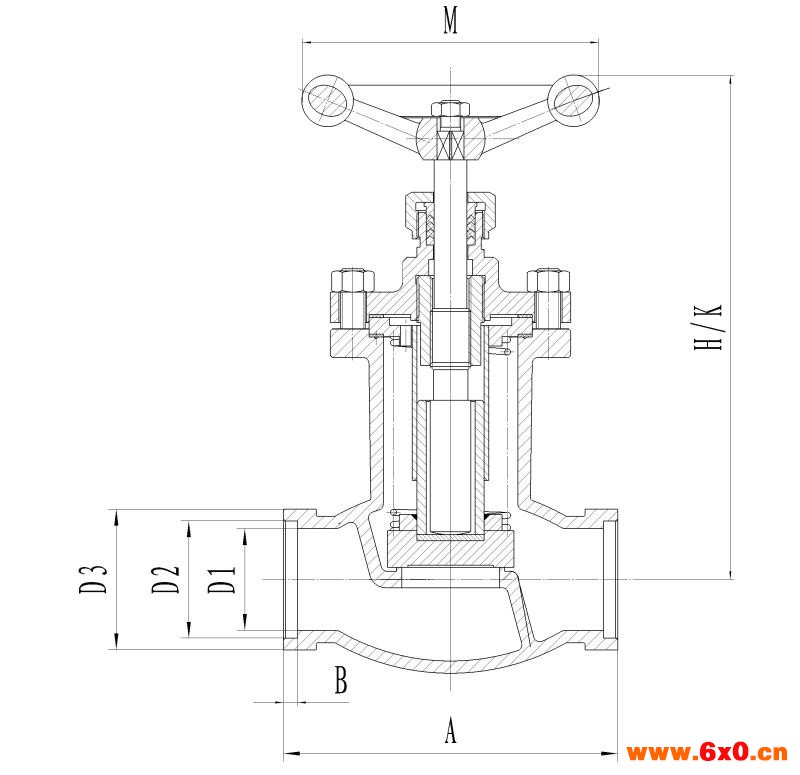

结构原理

截止止回阀顾名思义是具有截止阀和止回阀两种功能为一体的一种阀门，直通式设计密封效果好，内部设计弹簧复位防止介质倒流损坏泵或者管道元件，密封阀座堆焊STL合金抗冲刷，设计压力PN16~25，通经DN15-DN200，使用介质：水、蒸汽、油品等。广泛用在石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或防止介质倒流。操作方式手动。

特点:

1、结构比闸阀简单，制造与维修都较方便
2、启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
3、密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。
4、启闭力矩大、启闭较费力，启闭时间校长。
5、流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下流．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
7、全开时阀瓣经常受冲蚀。
