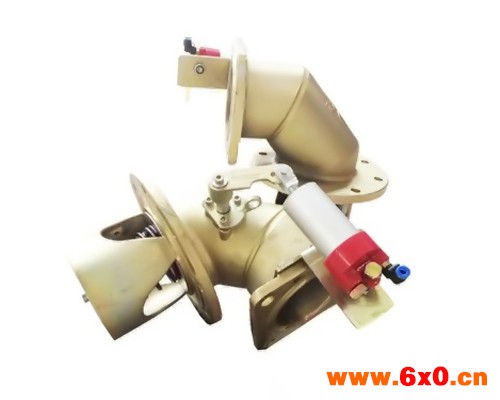

浓硫酸紧急切断阀结构原理

概述

浓硫酸紧急切断阀适用于安装在运输液态化学物等商品地罐式集装罐、槽车、油罐车地底部，作排放开关用途。该产品能确保在运输和卸料时严密密封无泄露。底阀安装在罐体底部，通过卸料管路与卸料球阀连结。底阀密封部位内伸入罐体内部，自然情况下处于常密闭状态。

结构原理

​

卸料时通过操作控制装置打开卸料，卸料完毕后通过操作装置恢复关闭状态，并配置有安全自锁装置，确保安全。一旦发生交通意外事故，即使罐体卸料管路及阀体被破坏，只要罐体不破裂，底阀能始终处于关闭状态，确保管内介质不泄漏，从而可以有效地避免环境污染等恶性事故地发生。

性能参数

技术参数：通径：4"
大流量：2500L/min
适用介质：浓硫酸等
法兰孔距连接方式：法兰式
温度范围： -20-+70℃
操作方式:气动
公称压力：0.6Mpa
主体材料：铸铁
密封材料：聚四氟乙烯
