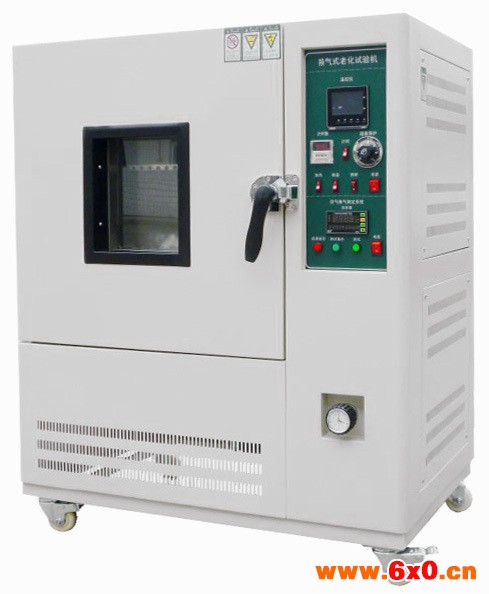

空气热老化试验机

空气热老化试验机、空气热老化试验箱、换气式空气热老化试验箱、重力对流式热老化试验箱

方法A：重力对流式热老化试验箱、 方法B：强制通风式热老化试验箱

一、概述：系列橡胶换气式热老化试验箱用于试验电线电缆绝缘体或被覆之橡胶试片，以比较试片老化前与老化后之抗拉强度及伸长率。本机以热风循环方式，促使试片老化，内箱密闭性强，具有抽换内箱空气装置，设有超温自动断保护装置。

二、箱体结构：

1、内箱尺寸：450×500×450 (W×H×D mm)

2、外箱尺寸：以实物为标准

3、控制器位于机台右侧，单门由右至左开启；

4、内材质为：304#不锈钢板：厚1.2mm；

5、外材质为：冷钢板，厚1.2mm粉体烤漆处理；

6、有强化玻璃视窗，可看箱内产品,箱内装有灯,需要灯时可打开灯观看；

7、调速马达一套，产品试验带齿盘2个,产品测试为挂着；

8、保温材质为进口岩棉，保温效果好；

9、密封材质为耐高温硅胶；

10、机台安装活动脚轮及固定脚，可任意推动，固定位置；

三、技术参数：

型号：HE-HQ-100L

1、控制精度±1℃；

2、均匀度±2.5℃；

3、温度范围 :RT～250℃；

4、升温时间 :常温～100℃约12分钟;

5、加热器：耐高温加热器；

6、温度控制为PID数显仪表，单点式控制温度，可自动演算，PV/SV同时显示，按键设定，可设定常温到最高温度之间的任意温度值（台湾台松仪表）；

7、Ａ电流表、Ｖ电压表，温度保护装置，时间设定器；

8、定时器设定，1秒－999时（可选择设定小时、分钟、秒）时间至切断加热电流（台湾 YANGMING）

9、感温线为（K）型；

10、输出为3-32V；

11、电流控制器为PID+SSR控制，控制精确度高；

13、换气量：50～200次/小时；(换气量计算按照换气量计算公式得出)

14、气量调整：手动微调式风量调整器（温度固定时之消耗电力以瓦特小时及数字计时来计算炉体之换气量）

四、气量计算：

换气率测定：配合瓦特小时算换气率

换气量公式换算:N=3590×(X-Y)×2/ V×△t

N：换气量;

V：箱体的容积；

X：打开气阀时所消耗的功率；

Y：关闭气阀时所消耗的功率；

△t：工作温度和环境温度的差值；

常数:3590

五、电源装置 电压 220V　功率 4KW

六、送风系统：

1、强制水平送风循环；

2、马达为长轴心耐温专用型，马率1/2HP / 50Hz；

3、风扇为涡轮型；

4、内装有可调风板。

七、安全保护系统

1、高温保护系统：温度失控时，超过超温保护设定温度时,自动停止加热供电，从而保护你的产品及机器的安全；

2、电路保护系统：漏电保护、接地保护、快速保险等。
