德国宝德BURKERT液体流量调节器

产品描述

型号 8718 是一台用于在工艺技术领域内调节液体流量的装置。传感器发送的实际值将在数字的电子调节设备中与标准信号所规定的额定值比较；存在调节偏差时，会通过一种 PI 调节算法对发送到比例阀上的调节参数进行修改。这样一来，就可以将流量保持在一个确定的数值上，或使其遵循规定的曲线轮廓，而不会受到压力波动或设备中其他变化的影响。一个无摩擦工作的比例阀作为调节元件，确保了高反应灵敏度和装置良好的调节特性。

• 通过快速的流量测量实现高动态调节
• 适合计量最大为 600 ml/min (36 l/h) 的液体量
• 介质里无移动部件
• 可选的现场总线
• 紧凑型结构

8718型是一种用于过程技术中液体流量控制的仪器。将在数字控制中比较传感器提供的测量值。根据信号具有预先设定点的电子设备；如果控制存在差异时，比例阀的控制值输出将使用PI控制算法修改。这样就可以保持流量无论压力如何，都可以按照固定值或预定义的轮廓进行操作。系统的变化或其他变化。作为控制元件，比例低摩擦工作的阀门保证了高灵敏度和良好的控制。

传感器通过压差测量流量。主通道中的节流孔产生压力由压差传感器测量的液体流量损失。传感器反馈精确和温度补偿信号，电子计算出相应的流量

关于机组选择的说明

为了正确选择LFC内的执行器节流孔和压差传感器，不仅是最大的要求流量Qnom，但在该流量LFC（p1，p2）前后直接的压力值应知道Qnom。一般来说，这些压力与整个工厂，因为通常有额外流量电阻器（管道、额外的切断阀、喷嘴等）在控制器前后显示。请使用规格表（第5页）指示压力在LFC之前和之后。如果测量值未知或不可接近，估计值应为通过考虑LFC前后流量电阻器上的近似压力降，分别以qnom的流速。此外，请引用将遇到的最大进口压力p1max。需要这些数据来确保执行机构能够在所有规定的操作模式下提供紧密的功能。知识选择适当的压差传感器也需要最大进口压力。

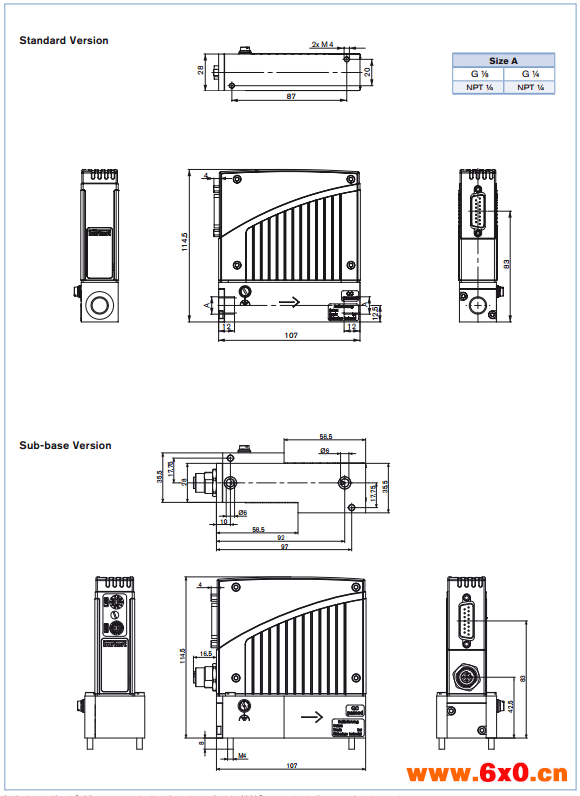

尺寸
