变压器变比组别测试仪操作使用方法

来源:网络  作者:网络转载   2019-10-10 阅读:126

康登电气是一家专业研发生产变压器变比组别测试仪的厂家,本公司生产的变压器变比组别测试仪在行业内都广受好评,以打造最ju权威的“变压器变比组别测试仪“高压设备供应商而努力。

1.联线: 关掉仪器的电源开关,按下面的方法接线。

单相变压器              三相变压器

   仪器     变压器       仪器             变压器

    A         A            A               A

B         X            B               B

C        不接          C               C

a         a            a               a

b         x            b               b

c        不接          c               c

变压器的中性点不接仪器,不接大地。接好仪器地线。将电源线一端插进仪器面板上的电源插座,另一端与交流220V电源相联。

注意:切勿将变压器的高低压接反!





2.打开仪器的电源开关,稍后液晶屏上出现主菜单,如下图:

选中的菜单反向显示(黑底白字)

此时可 按 “ ↑”键 选择功能菜单

    按 “确认”键 执行相应功能

注意: 按下按键,放开按键,为一次按键输入

3.接法设置,进入接线方法设置后,液晶屏显示如下:



    此时,按“↑” 键选择接法。按“确认” 键保存接法,返回主菜单:



4.设置标准变比,进入标准变比设置后,液晶屏显示如下:

此时 按“ → ”键选择数据位,选中的数据反向显示:

   按“↑”“↓”键修改数据。

选中数字后,按“↑”“↓”键,数字由0到9循环变换,如果是第一位,数字只能由1到9循环变化,不会出现0。

选中小数点后,按“↑”“↓”键,小数点循环移动。

如果变压器有档位,这里设定的标准变比,是中间档的标准变比。

按“确认”键保存变比后,液晶屏显示如下:

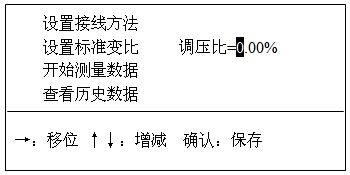

调压比的设置方法和标准变比的设置方法相同。

如果变压器有档位,按实际值设定,反之,设定为0.00%。按“确认”键保存调压比后,返回主菜单。

5. 开机预热5分钟后,选择“开始数据测量”,按“确认”键后,显示如下:

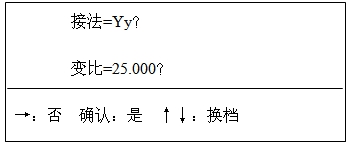

屏幕上显示的变比值是本次测量需要的实际标准变比值,按“↑”“↓”键可以修改此值。每次修改的幅度=设置的标准变比×调压比。测量完成后,显示如下:





每次测量完成后,仪器自动保存数据,最多保存30个数据,超过30后,本次数据存入第30次,第一次数据清除,即先进先出。

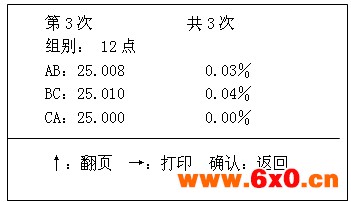

第一行左边显示本次数据在历史数据中的位置,右边显示历史数据的个数。

第二行为组别。

第三行左边为AB相的变比,第三行右边为AB相的相对误差,依此类推。

如果测单相变压器,只有前三行显示。

按“↑”键,查看数据。

按“←”键,进入打印菜单,可打印本次数据,打印全部数据,可清除全部历史数据。按确认键,返回主菜单。

第三章  注意事项

3.1 注意事项

1. 在测量中间,人不要触摸试品。

2. 如果测试线短路,高低压接反,会熔断保险。保险熔断后,如果进行测量,在显示“ 正在测量,请等待!”后停住。请关机,更换相同容量的保险,重测。

3. 连线要保持接触良好。仪器应良好接地!

4. 仪器的工作场所应远离强电场、强磁场、高频设备。供电电源干扰越小越好,宜选用照明线,如果电源干扰还是较大,可以由交流净化电源给仪器供电。交流净化电源的容量大于200VA即可。

5. 仪器工作时,如果出现液晶屏显示紊乱,按所有按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

6. 如果显示器没有字符显示,或颜色很淡,请调节亮度电位器至合适位置。

仪器应存放在干燥通风处。
