塑料球阀工作原理

来源:网络  作者:网络转载   2019-10-10 阅读:632

塑料球阀的工作原理

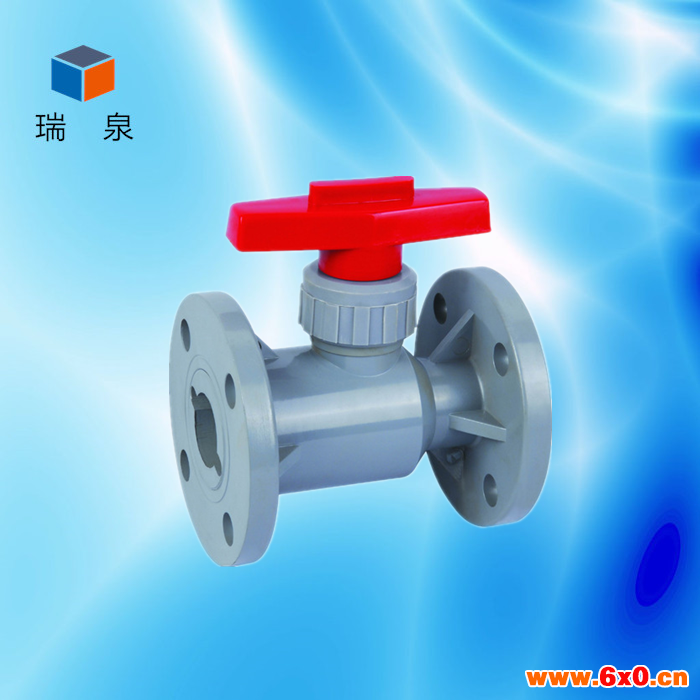

      塑料法兰球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的,即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

球阀的开启过程
 ,在阀门关闭的位置,球体受阀杆的机械施压作用,紧压在阀座上。
 第二,当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座,对夹式止回阀。
 第三,阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
 第四,直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
 球阀关闭过程:
 ,关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
 第二,继续旋转手轮时,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90度。
 第三,将要关闭时,球体已在与阀座无接触的情况下旋转了90度。
 第四,手轮转动的后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,从而达到完全密封。



塑料法兰球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。

标签: 球阀
