比例方向阀，先导式，带集成电子装置（OBE）和电气位置反馈，型号：4WRKE 16 W8-200L-3X / 6EG24ETK31 / A1D3M，订货号：R9007113204WRAP 6 W7.3X / G24型先导控制阀，先导控制阀是直接操作的比例阀。控制边缘几何结构已经过优化，可用作4WRKE型比例方向阀的先导控制阀。比例电磁阀是压力密封的湿针直流电磁阀，带有可拆卸线圈。它们将电流按比例转换为机械力。电流的增加导致相应更高的螺线管力。设定的电磁力将在整个控制行程中保持恒定。

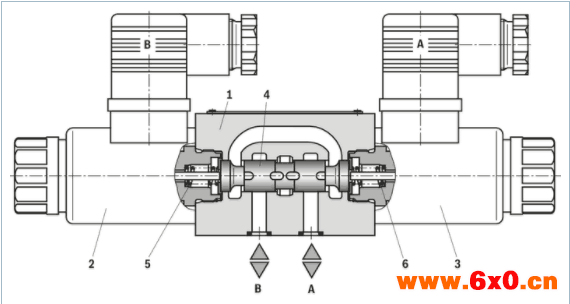

先导控制阀主要由壳体（1），比例电磁阀（2和3），阀控制阀芯（4）和弹簧（5和6）组成。在非致动状态下，两个致动器都连接到罐。如果两个螺线管（2或3）中的一个被激励，则磁力将阀控制阀芯（4）朝向弹簧（5或6）移动。在克服重叠区域之后，两个致动器中的一个与罐的连接被阻挡，并且与压力室的连接成为可能。从P到主级的控制室有流动。


4WRKE型阀门是2级比例方向阀。它们控制流动方向和尺寸。主级是位置控制的，因此在流量较大的情况下，控制阀芯位置也与流动力无关。

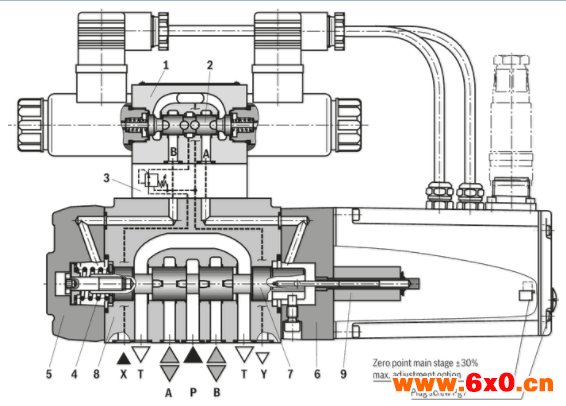

阀门主要由先导控制阀（1），壳体（8），主控阀芯（7），盖板（5和6），定心弹簧（4），感应位置传感器（9）和减压阀（3）。如果没有输入信号，主控制阀芯（7）将通过定心弹簧（4）保持在中心位置。盖子（5和6）中的两个控制室通过阀门控制阀芯（2）连接到油箱。主控制阀芯（7）通过感应位置传感器（9）连接到适合的控制电子元件。主控制阀芯（7）的位置变化和放大器的结点求和处的指令值的变化都产生电压差。在比较命令值和实际值时，通过电子装置确定可能的控制偏差，并向先导控制阀（1）的比例电磁阀提供电流。电流在螺线管中感应出一个力，该力通过一排柱塞操作控制阀芯。通过控制横截面激活的流量导致主控制阀芯的调节。主控制阀芯（7）与安装在其上的感应位置传感器（9）的芯部一起移位，直到实际值对应于指令值。在受控状态下，主控制阀芯（7）被力平衡并保持在该受控位置。控制阀芯行程和控制开度与指令值成比例地变化。控制电子元件集成在阀门中。通过调节阀门和电子元件，

注意：不得让油箱管路空着; 在相应的安装条件下，必须安装预载阀（预载压力约为2 bar）。


阀门的特殊性
第二阶段基本上是我们的比例阀模块的设置。“零点主级”的零点调整在出厂时进行，可通过控制电子装置中的电位计在标称行程的±30％范围内进行调整。通过卸下外壳前侧的插头螺钉，可以访问集成控制电子元件。当更换先导控制阀或控制电子设备时，需要重新调整它们。所有调整只能由指导专家实施。

注意！
零点的变化可能会导致系统损坏，并且只能由指导的专家实施！

 特征
1.先导式2级比例方向阀，带主控制阀芯和集成​​电子元件（OBE）的电气位置反馈
2.控制流向和尺寸
3.比例电磁阀操作
4.用于底板安装：根据ISO 4401的移植模式
5.电气位置反馈
6.以弹簧为中心的主控阀芯
7.先导控制阀：单级比例方向阀
8.主要阶段有位置控制
