粘扣带疲劳性测试仪整机结构试验方法

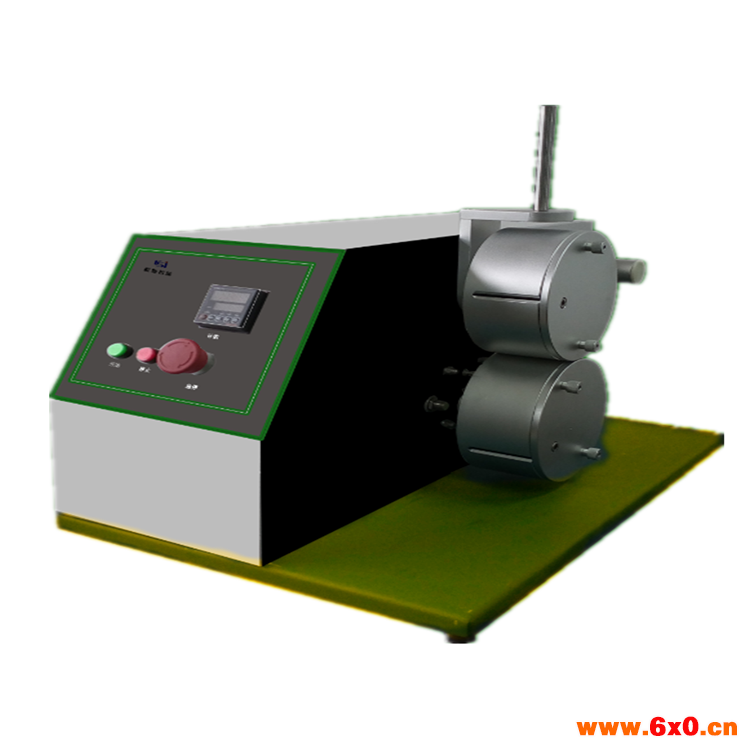

                                                                                粘扣带疲劳性测试仪整机图

1.配重砝码：与从动轮配套使用，压力为5kg。

2.主动轮：直径为160mm，由电机带动旋转，转速为60rpm，每30s换向反转。圈面固定在主动轮上。

3.从动轮：直径为162.5mm，由主动轮带动旋转。钩面固定于从动轮上。

4.计数器：设定及显示运动圈数。

5.按键:包括急停按键，开始及暂停键。

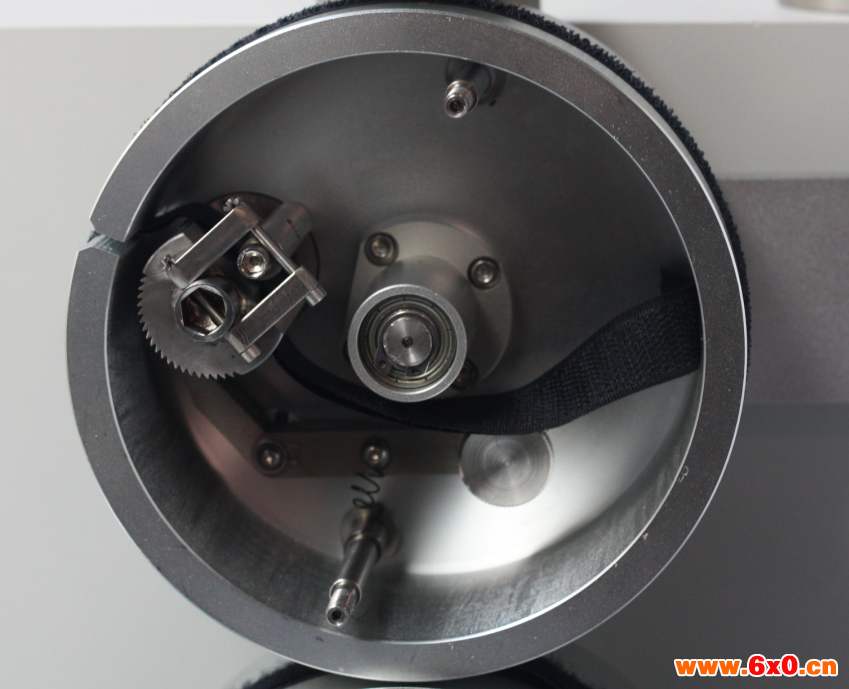

为是试样固定牢固，滚轮内部置有特殊夹持装置。如图2、3所示：

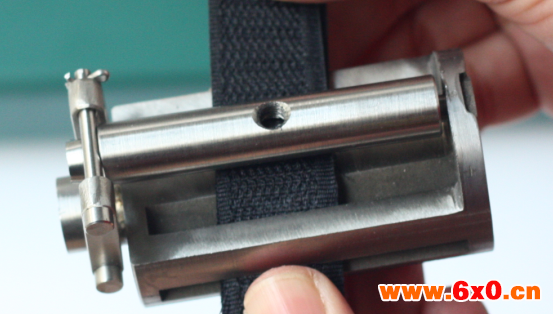

图2. 内部特制夹持装置

试验

    以GB/T 23315为例介绍试验步骤。

从1副粘扣带上裁切出长度为（540±10）mm，宽度不超过切槽长度的2组试样，每组试样包含一段钩面带和1段圈面带。

在每段钩面带和圈面带上分别标记长度为（100±5）mm的4块区域，并在每块区域的一端标记“1”，另一端标记“2”。

任取1组试样，将标记好的圈面带环绕贴合在小滚轮上，毛面背对滚轮，钩面带环绕贴合在大滚轮上，钩面背对滚轮，使试样与滚轮平行并吻合。确保滚轮在旋转后试样能在整个有效宽度上粘合。

调整计数器，运行试验装置，使试样离合1000次或3000次后取下试样。

沿标记线将试样剪切成4段，测定4组试样的剪切强度，取4组测定结果的算术平均值为该副粘扣带离合1000次或3000次后的剪切强度。

取第2组试样再次进行一次试验。

沿标记线将试样剪成4段，测定4组试样的剥离强度，取四组测定结果的算术平均值为该副粘扣带离合1000次或3000次后的剥离强度。
