旋转型扭矩传感器

旋转型扭矩传感器/扭矩传感器 （0-1000n.m）精度0.5% 型号：TC-CYB-803S

概述：
TC-CYB-803S扭矩传感器是我公司在应变桥专有的技术基础上研制开发的，专门用于测量扭矩、转速参数的旋转测量。此传感器输出为方法频率信号或4-20mA电流信号，抗干扰能力强，使用方便。传感器由于是变压器感应供电，可以长期高转速盍，广泛应用于电机、发电机、减速机、柴油机的转矩、转速和功率的检测。本系列扭矩传感器设计了多种安装形式，给用户带了大方便。

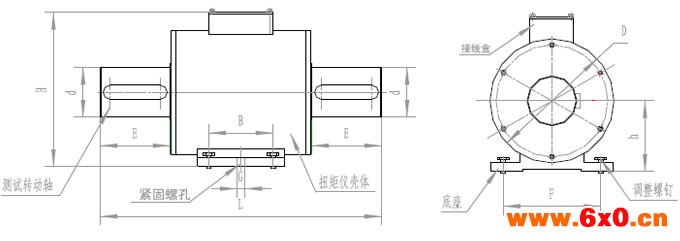

外形尺寸图：


技术参数：
指标名称性能指标
扭矩量程0～±5N.m—±100000N.m可选
供电电源±15V DC、24V DC
扭矩信号5～15Khz、4～20mA、1～5V
转速量程0～1000、3000、6000、8000转/分
转速信号60脉冲/转
精　　度±0.25%FS、±0.5%FS
年稳定性0.3%FS/年
缘电阻≥200Ω（100V DC）
环境温度-20~60℃
相对温度0～90% RH
过载能力150%FS
频率响应100μs


外型尺寸对照表：
