1,概述
滑阀式换向阀通常用于液压油作介质的液压系统。换向阀用于控制液流方向，从而控制执行机构（液压缸或液压马达）的运动方向。这种换向阀设计成单体安装，其特征为内泄漏平衡，因此，无须泄漏油口。
各种型号的阀相应适用于；
。直接管式连接或
。板式安装
换向阀均由控制元件（滑阀包括阀体）和已直接安装的操纵装置所组成。
阀件全由钢制成，这就使阀体能承受压力冲击，也不渗漏。压力冲击造成的影响，在铸造阀体长时期使用之后有时能观察到，表现在外表上形成并变迁的细微裂纹，特别是当运行于全额许用压力之下。在本系列换向阀中，这种现象从一开头就可完全避免。阀体内孔用金钢珩磨。淬硬和磨削过的阀芯经过抛光/去毛刺。这些措施保证了其圆度和精度的几何形状（控制边不致磨损或变宽），恰当的密封间隙确保泄漏最小。铸造材料（锌和铝的模压铸件）只用于无压零部件，如操纵机构壳体，弹簧盖，底板等。也可提供球墨铸铁做的手动操纵机构壳体，特别在恶劣工况下以及阀串联连接时使用。

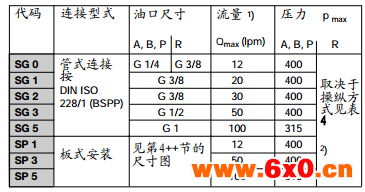

基本型号和规格
1.推荐值:如果泵的输出流量接近于规定极限値,使用差动液压缸时必须将柱侧连接在A口
2根据操纵方式用于并接机能的SP结构,不超过100bar
3标准材料用于带限压阀的型号
4通常只作特殊应用:耐压力冲击至300bar(注意操作模式的许用压力),用于海洋型,参见D6511/1
5油口R必须连接至油箱作为泄漏油出口,
6.规格0和1不供货
7.不带限压网。
8.仅提供手动操纵提供的Y…,按D6511/1(锁定定位,四切換位置）

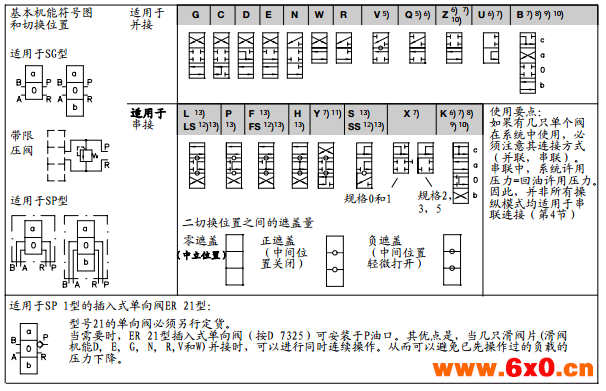

机能符号

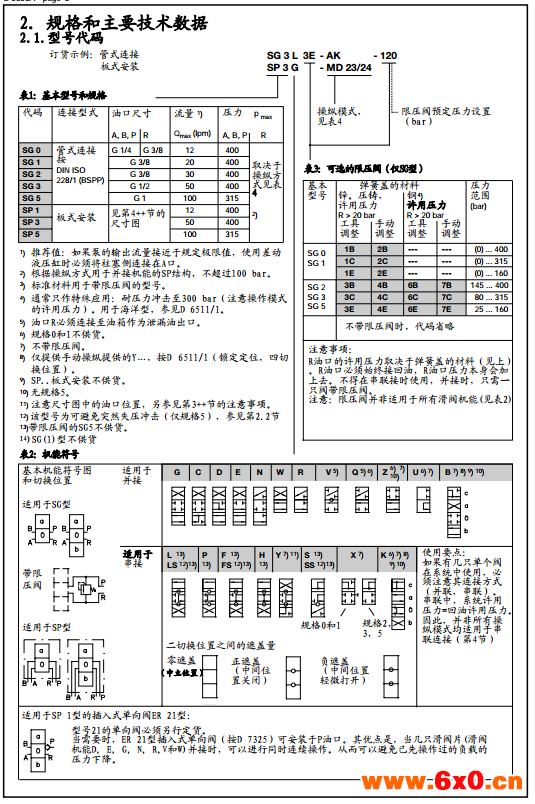

规格和主要技术数据
尺寸
具体内容详见：哈威HAWE换向阀
