日常无线高压核相器的维护使用方法

日常无线高压核相器的维护使用方法

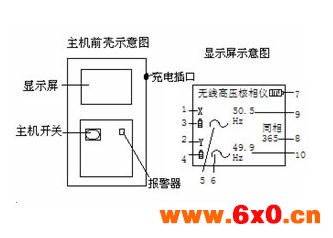

无线高压核相器采集器示意图：

（1）更换电池时，逆时针旋转，将采集器外壳取下。再将电池盖打开，更换电池。

（2）采集器有两种接触头，可根据需要互相更换。更换时将接触头逆时针旋转即可取下。

  4、现场核相说明：

  ① 先将 X和Y采集器分别挂到同一高压线路上，主机显示屏应显示X、Y同相，相位差355°┉005°

  ②在高压线核相时应分别将X和Y采集器按以下方法排列进行核相：AA′同相355°┉005°：AB′不同相 120°或240°、BB′ 同相355°┉005°、 BC′不同相120°或240°、CC′同相355°┉005°。

  ③如果要得到数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，或将X和Y对调，以找出zui的相位角度。

  ④在核相时，如 AA′、AB′、BB′、 BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30°或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与①和②相同，所测结果应为：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°（注：120°和240°只表示正相序或逆相序）

  ⑤ 在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相

  ⑥在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集器放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集器放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）

  ⑦测量相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°，则说明是顺相序，该相应为“B”，如显示240°，则是逆相序，该相应为“C”。

  ⑧ 验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电（但采集器不能代替验电器）。

无线高压核相器维护保养：

1、本产品是一台精密仪表，不可随意打开。

2、每年至少更换一次电池。

3、本产品不宜存放在潮湿、高温、多尘的环境中。

4、绝缘杆使用前应做耐压试验。

5、绝缘杆应每年进行一次耐压试验。

注：绝缘杆*节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为（15 ）kv
