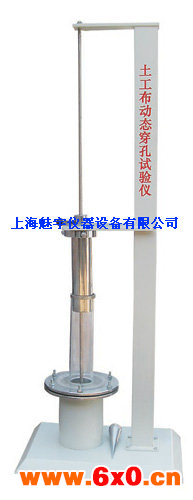

土工布动态穿孔测定仪原理

土工布动态穿孔测定仪原理：
将土工布试样水平夹持在夹持环中，使规定质量的钢锥从500mm高度跌落在试样上，在试样上形成破洞，再以标有刻度的小角量锥插入破洞中测得穿透的程度。

相关产品铅笔硬度计

土工布动态穿孔测定仪符合标准：
GB/T17630《土工布及其有关产品动态穿孔试验--落锥法》。

土工布动态穿孔测定仪适用范围：
该仪器用于测试各种土工材料抵抗从固定高度落下的钢锥穿透能力，以表征土工材料抗岩石跌落性能。

土工布动态穿孔测定仪参数：
●夹持环内径：150±0.5 （mm）。
●钢锥尖顶到试样距离：500±2（mm）。
●不锈钢锥：锥角45b、总质量1000±0.5（g）。
●量锥质量：1000±5（g）。
●外型尺寸：435×575×1600（mm）。

土工布动态穿孔测定仪操作步骤：
●立即升上钢锥5，使钢锥5处在第5.2条状态，在自重下降量锥放入破洞，10s后读取测量数据。
●重复第5.3条—5.5条至测试完规定试样。
●试验的结果按GB/T 17630-1998标准处理。
●安装于平稳、坚实的基础上，并按4.1条将仪器调至水平。
●将钢锥5处于上位索紧状态。
●推上透明护罩8，将试样无折皱的在夹持环9中夹紧。
●放下透明护罩8，拉开索紧手柄3，钢锥5从500mm高度自由跌落在试样上。

注意事项：
●钢锥跌落前请放下透明护罩。
●为免钢锥尖受损，不得对坚硬物体测试。
●为安全起见，每次钢锥处于上位时请确定钢锥以索住。
●为保证钢锥自由跌落，导向孔中严禁有杂物。

注意事项：
●裁取试样应在软木垫上进行，仪器不用时擦拭干净，置于仪器盒中，以免仪器损坏。
●使用一段时间后如刀片不锋利，按3.1条更换刀片。
●刀片刀口很锋利，使用中不得将手放在底部，以免损伤。

使用方法：
●取待裁织物，量好厚度，按上述调整好取样器刻盘。

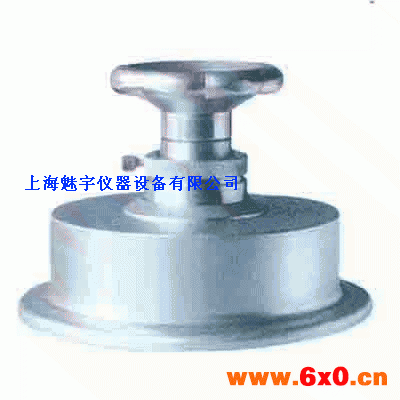

●将待织物平铺软木垫上，将圆盘取样器放在织物上，一手扶住外罩7，一手握住波纹手轮1，并旋加一定压力，然后顺时针旋转波纹手轮1（转角>90度）即可将圆试样截取。

结构与调整：
●切刀刀片为双面刀片，具有四片，为圆外接四等分均布。刀片可以更换，具体操作为：松开件5十字螺钉（每片上有4颗螺钉），取下件6刀片压板与件4取样刀片，换上新的刀片，压上件6刀片压板，注意使刀片口为顺时针切向并使四片刀口处于同一平面，然后拧紧5十字螺钉即可。
●底部有真纹刻痕，用于固定式样，便于切割，防止试样打滑。
●波纹手轮下有滚花刻盘，可以用来调整所切厚度，具体做法为：松开件3锁紧螺钉，旋转件2滚花刻盘（顺时针减少，逆时针增加）。至所取厚度值，锁紧件3锁紧螺钉即可。

用途：
本仪器用于切取各种毛纺、棉纺、化纤、针织等织物的圆形样品。

参数：
●取样面积：100cm2 。
●可切厚度：15mm。
●外型尺寸：Φ160×115mm 。
●重量：15kg 。
