REXROTH比例方向阀R900927235D故障的修复方式



4/2和4/3比例方向阀型号:4WREE 10 V50-2X / G24K31 / A1V,订货号:R900927235,直接操作,电气位置反馈,带集成电子元件,4/2和4/3比例方向阀设计为板式设计中的直接操作装置。通过带中心螺纹和可拆卸线圈的比例电磁阀进行操作。电磁阀通过集成电子元件控制。阀门基本上包括:外壳带有连接表面,控制阀芯带压缩弹簧和弹簧板,螺线管带中心螺纹,位置传感器,集成电子,电气零点调整,可通过Pg7访问。

REXROTH比例方向阀是用来控制液压系统中油液的流动方向或调节其流量和压力的,方向控制阀作为液压阀的一种,利用流道的更换控制着油液的流动方向。REXROTH比例方向阀的种类有单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀等。在普通压力阀、流量阀和方向阀上,用比例电磁铁替代原有的控制部分,按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。比例阀一般都具有压力补偿性能,输出压力和流量可以不受负载变化的影响.

REXROTH比例方向阀阀门版本的功能基本上对应于具有三个阀芯位置的阀门。但是,2阀芯位置阀仅配备有电磁阀“a”。代替第二比例螺线管,安装插头螺钉,注意:由于设计原理,在整个生命周期中可能增加的内部泄漏是阀门固有的。不得让油箱管路空着。在相应的安装条件下,必须安装预载阀(预载压力约为2 bar)。控制阀芯类型E,E1,EA,W,W1,WA; 在纵向控制阀芯方向上,有足够的正向重叠而没有冲击/振动负载; 观察主加速方向的安装方向。

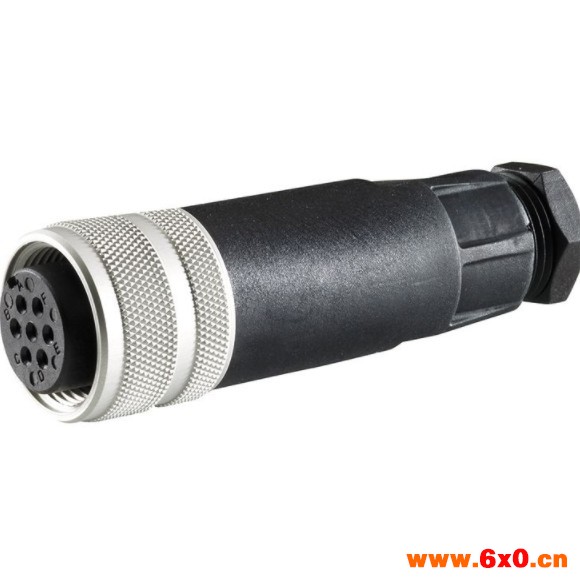

配此阀可用于带圆形连接器,6极+ PE的阀门的配合连接器,适用于符合EN 175201-804圆形连接器的阀门,6极+ PE和6极,与VG 95328兼容。

功能:

使用断电的螺线管,由于弹簧板之间的压缩弹簧,控制阀芯的中心位置
通过控制一个比例电磁铁直接驱动控制阀芯,例如:G。电磁铁“b”
→控制阀芯与电气输入信号成比例地向左移动
→通过带渐进式的孔型横截面从P连接到A,从B连接到T.
流动特性
关闭电磁阀
→控制阀芯通过压缩弹簧返回到中心位置
在断电状态下,控制阀芯通过螺线管的复位弹簧保持在机械中心位置。控制阀芯符号“V”,此位置与液压中心位置不对应!当电动阀门控制回路关闭时,控制阀芯位于液压中心位置。

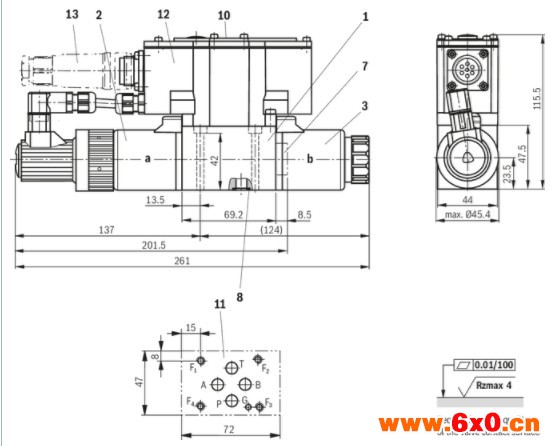

推荐的阀门安装螺钉(单独订购):
4个内六角螺钉ISO 4762 - M5 x 50 - 10.9-flZn-240h-L
紧固扭矩M A = 7 Nm±10%,材料编号。R913000064或
4个内六角螺钉ISO 4762 - M5 x 50 - 10.9
拧紧扭矩M A = 8.9 Nm±10%
