交流试验变压器的使用方法？

交流试验变压器的使用方法？

交流试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

1）试验前，应将试验变压器的高压尾“ ┻ ”端可靠接地，否则将危及人身与设备的安全。

2）操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。

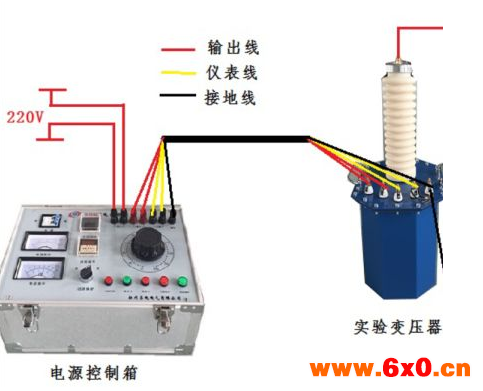

3）按接线图接线。

4）准备工作和安全措施就绪，空试一次设备。

5）接上被试品。

6）合上电源，控制箱(台)电源指示灯亮。

7）按下合闸按钮，合闸指示灯亮。

8）顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。

9）持续规定耐压时间并注视电流表及被试品。

10）耐压时间到，注视kV表并迅速将调压器回零。

11）用放电棒经电阻放电，然后直接接地放电。

12）高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次(相)试验终止
