自力式压力调节阀动作原理

来源:网络  作者:网络转载   2019-10-10 阅读:994

ZZY自力式压力调节阀工作原理​ ZZYP自力式压力调节阀工作原理​ 自力式调节阀工作原理​

自力力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。
产品特点:
●自力式压力调节阀前设计有过滤器,保护压力调节阀不受损坏;
●自力式压力调节阀前后设计压力表,方便读获数;
●自力式压力调节阀前后设计有安全阀和排空阀,保证了系统管路阀门的安全;
●自力式压力调节阀设计有压力回馈补偿机构,调压精弃达到±5%,在阀后流量发生改变的工况下仍能将压力稳定在设定值;
●设计有固定支架,安全、方便、可靠。

自力式压力调节阀工作原理​

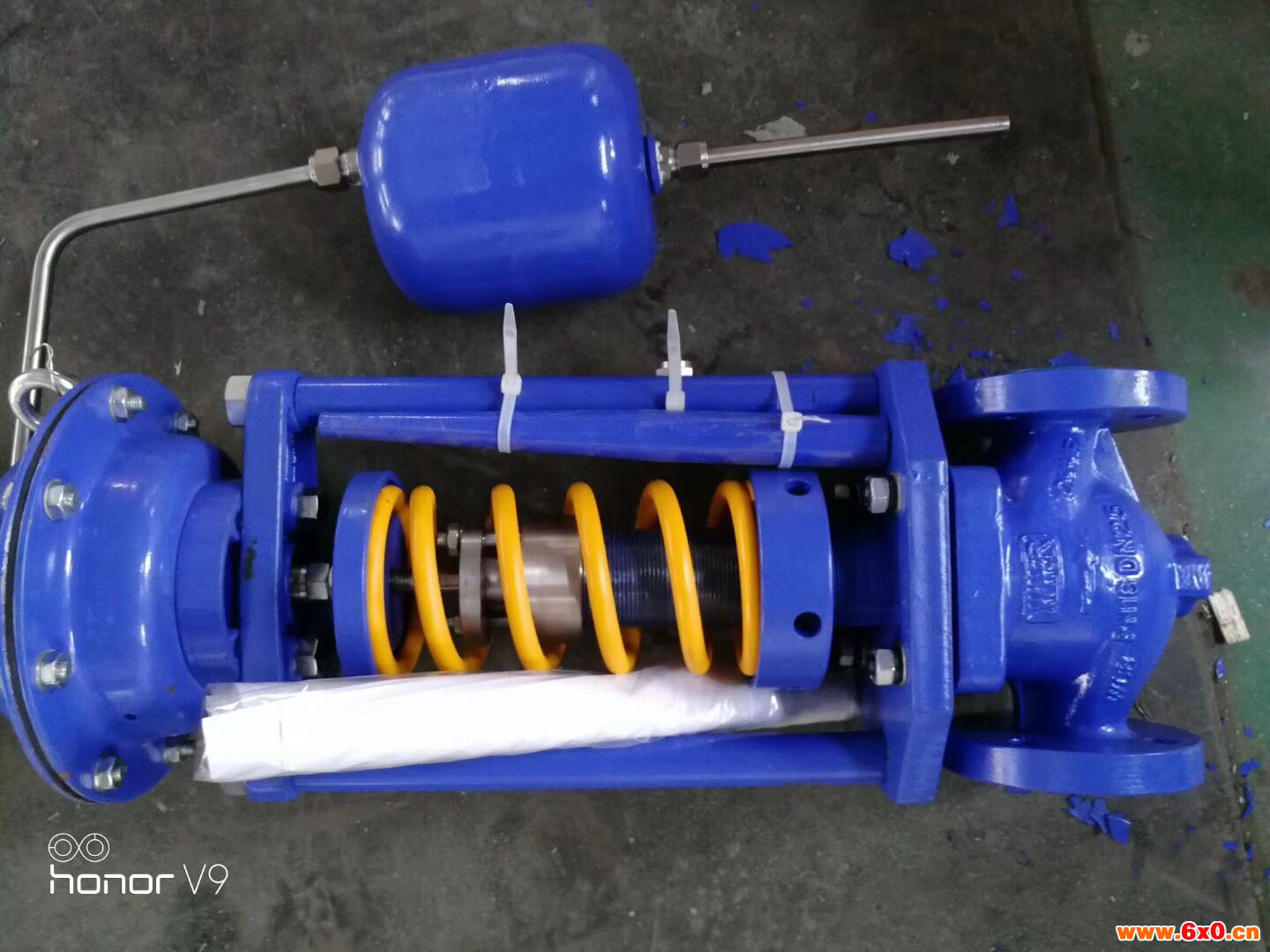

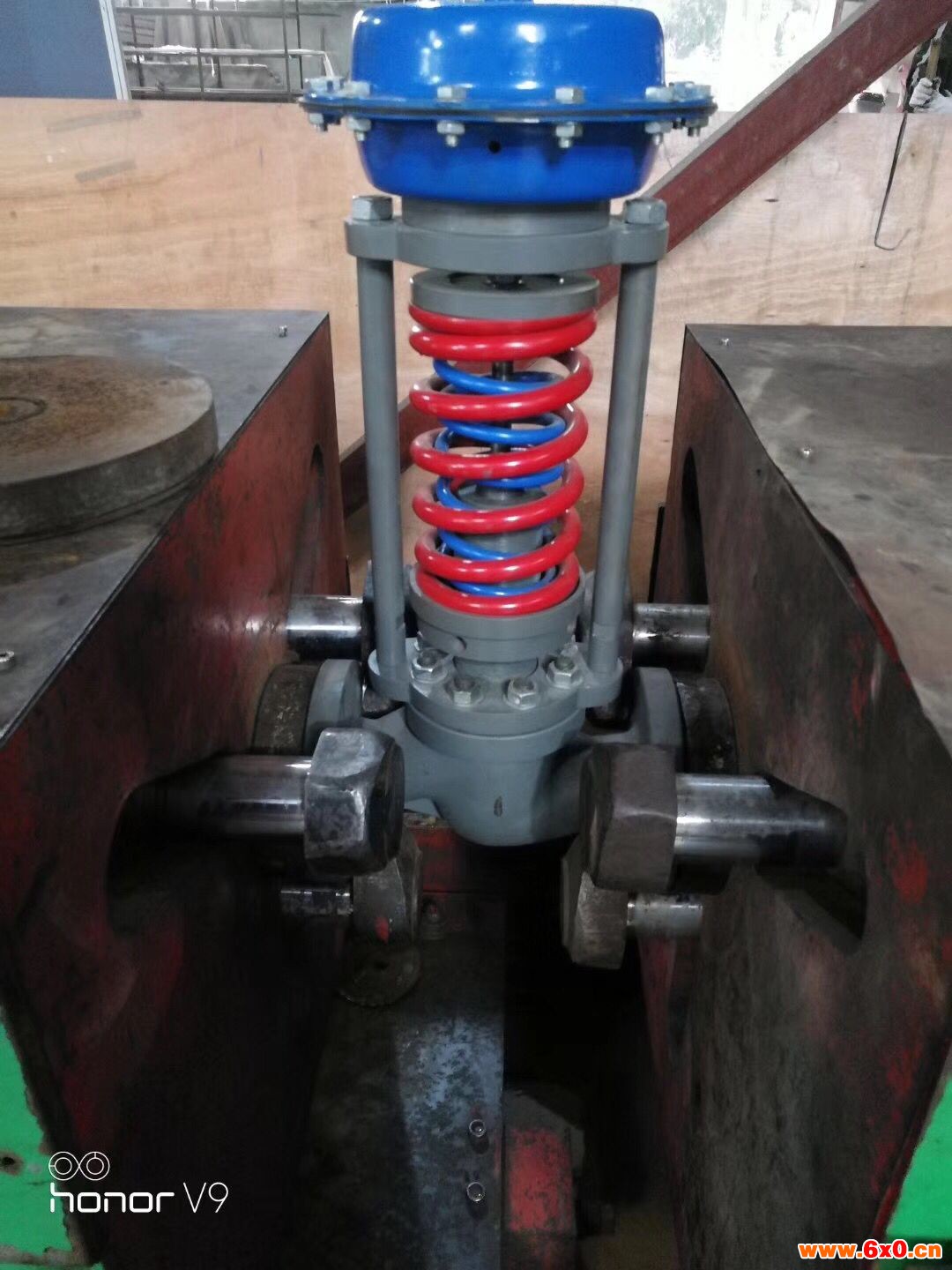

  自力式压力调节阀工作原理是介质由箭头方向流入阀体,经阀座、阀芯节流后输出。另一路经取压管(介质为蒸汽时加冷凝器)被引入执行机构作用于膜片上,使阀芯随之发生相应的位移,达到泄压、稳压的目的。如阀前压力增加,作用于膜片上的力增加,压缩弹簧,带动阀芯,使阀门开度增大,直至阀前压力下降至设定值为止。同理,如阀前压力降低,作用在膜片上的力减小,由于弹簧的反作用力,带动阀芯,使阀门的开度加小,直至阀前压力上升至设定值为止。若阀前压力小于设定值则该阀一直是关闭的。


  自力式压力调节阀的主要特点
  1、自力式压力调节阀无需外加能源,能在无电无气的场合工作,既方便又节约能源。
  2、压力分段范围细且互相交叉,调节精度高。
  3、压力设定值在运行期间可连续设定。
  4、对阀后压力调节,阀前压力与阀后压力之间比为10:1~10:8。
  5、橡胶膜片式检测,执行机构检测精度高、动作灵敏。
  6、采用压力平衡机构,使调节阀反应灵敏,控制。
自力式压力调节阀是一些加工厂经常能够使用到的阀门,对工业的作用比较大,自力式压力调节阀需要经常的检查和保养,避免不必要的麻烦,下面就由上海申弘阀门有限公司为大家进行以下七点的讲解。

  1、应对阀门的密封性能进行试验,确保其性能。
  2、应查看阀门密封面是否磨损,并根据情况进行维修或更换。
  3、阀门存放环境需要注意,应该存放在干燥通风的室内,且堵塞通路两端。
  4、已安装且使用中的阀门,应该对其进行定期的检修,以确保其正常工作。
  5、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。
  6、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。
  7、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。
