德国TURCK图尔克非接触式编码器

测量原理

全新的编码器革命性的基于磁场耦合 技术的工作原理，与光电或磁式编码 器相比，优势更加突出。传感器内部 包含一个极其精确的发射和接收印刷 电路板线圈结构系统。发射器线圈被 一个交变能量场所激励，同时与定位 元件形成相互作用，定位元件也就是所谓的谐振器，一个电感谐振耦合电 路。这样使定位元件与接收线圈之间 产生电感耦合。

接收线圈的几何结构设计，使得处于 不同位置的定位元件会在线圈内部触 发不同大小的电压。该传感器内部的 接收线圈系统是由一个低精度和一个 高精度的线圈系统共同组成，这样的 结构使得传感器的适应性和测量速度 得到了增加。低精度的接收线圈系统 首先以较低的精度确定定位元件的位 置；同时，高精度的接收线圈系统完 成高精度的位置测量。

非接触式的旋转测量

这种新型的测量方式具备完全的非接触 和无磨损特性。非常重要的特性，比 如：测量精度、线性度和密封性等，这 些特性在传感器整个的使用周期中也得 以保留，这样就保证了传感器在任何时 候都能出色地发挥其作用。

精度高抗干扰性强

新型电感式编码器的测量原理和系统 进度保证了其高精度的测量信号以及 非常高的线性度和重复精度。一般来 说，电磁干扰脉冲会影响输出信号的 准确性，但对于新型的编码器来说， 诸如：变频器、大型电机、铁磁金属 或永磁体的干扰可以被忽略掉。新型 的编码器只通过RLC谐振电路来工作， 这样可以抵抗任何种类的磁场干扰， 同时可以提供非常出色的EMC特性

在新型的工作系统下，传感器的本体 和轴没有任何连接，因此机械方面的 干扰也可以被忽略掉。环境因素，诸 如：水、灰尘或轴上的振动这些会导 致机械元件的磨损或破坏电子电路的 因素也可以忽略不计。

坚固完全密封的外壳

完全灌封压铸式的外壳确保了传感器 高机械强度。同时传感器还可以抵御 大多数的油污和化学腐蚀。金属外壳 坚固耐用，安装灵活。图尔克电感式编码器完全封闭外壳， 可以提供高达 IP69K/IP67 的防护等级， 可以抵抗各种腐蚀性环境的考验。

机械和电气无磨损

基于设计上的原因，原有编码器的主 要缺点在于必须和转轴进行机械连 接。由轴的快速转动而产生的持续压 力，会直接导致编码器外壳的密封变 得脆弱，破裂甚至产生裂隙。同时， 水的冲刷、灰尘或砂砾均会导致敏感 的传感器电路受损从而造成停机。

QR24系列新型的电感式编码器具有 完全密封的外壳形式，无须任何机械 连接即可正常工作。因此，这种非接 触式的编码器不但可以实现机械无磨 损，也可以实现电气无磨损。

• • 紧凑，坚固外壳
  • 感应面，塑料 PA12-GF30
  • 外壳，不锈钢 V4A (1.4404)
  • 通过LED指示灯显示状态
  • 抗电磁干扰
  • 默认分辨率，1024脉冲
  • 360, 512, 1000, 1024, 2048, 2500, 3600, 4096, 可轻松示教
  • 通过PACTware™自由设定1到5000的脉冲数参数
  • 通过Easy-Teach设定z-track位置
  • 连拍功能，绝对角位置通过轻松示教脉冲增量输出
  • 10…30 VDC
  • M12x 1，8芯针头接插件
  • 推挽A, B, Z, A (反向), B (反向)

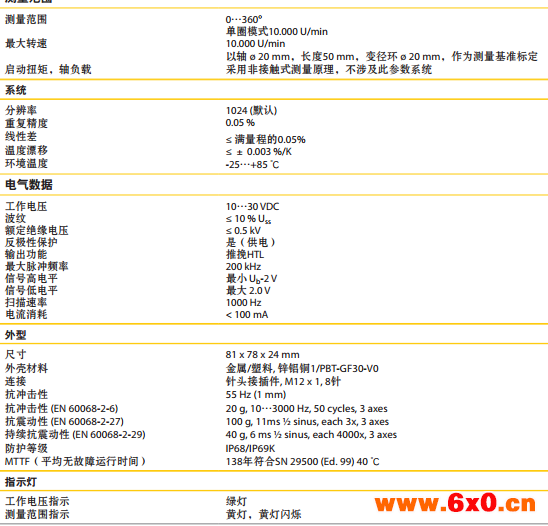

常用数据

技术数据

测量范围

订货型号
