公称压力: 4.0Mpa
设计温度: -196℃～+80℃
适用介质: LNG、LO2、LN2、LAr
连接方式: 对焊
主要零部件材料:
阀体、阀盖: CF8
阀瓣、阀杆: S30408
阀瓣密封件：PCTFE

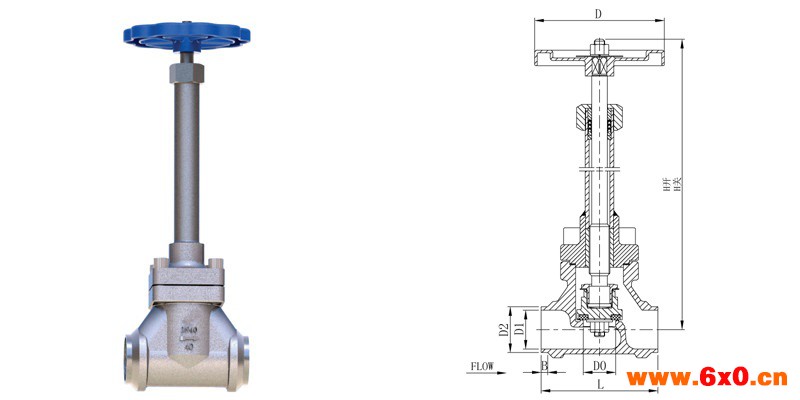

型号 | 主要外形和连接尺寸 | |||||||
H开 | H关 | L | D | D0 | D1 | D2 | B | |
EZ10A | 210 | 204 | 60 | ø65 | ø13 | ø13 | ø17 | 4 |
EZ1 | 253 | 244 | 65 | ø80 | ø15 | ø15 | ø21.3 | 5 |
EZ20A | 257 | 246 | 80 | ø80 | ø20 | ø20 | ø26.7 | 5 |
EZ2 | 288 | 274.5 | 90 | ø100 | ø25 | ø25 | ø33.4 | 5 |
EZ32A | 298 | 283.5 | 105 | ø100 | ø32 | ø32 | ø42.2 | 5 |
EZ40A | 365.5 | 348 | 120 | ø125 | ø40 | ø40 | ø48.3 | 5 |
EZ50A | 374.5 | 353.5 | 140 | ø140 | ø50 | ø50 | ø60.3 | 5 |
