NasonNT25系列数字/可配置是一个行业。*。这是工业压力传感器的特点。稳定性和准确性在一个广泛的温度。的范围内。它的成本低于竞争单位。通常在老式的模拟设计中没有发现。这也是即插即用，在大多数的低级中都找不到。竞争单位。拥有专有的数字/ASIC技术。NT25系列具有现场验证的冗余检测。在电阻器中不需要焊接的元件。修剪可以随时间推移而漂移的花盆。这提供了年即使在性能和可靠性方面也很出色。zui严厉的应用程序。这再加上可选4x除以压力和可选的积分。温度或压力数字开关特性，使NT25系列真正成为一个行业。的。适用于电动洗衣机的极端应用场合。用于洗涤，NT25系列可选?IP69K密封，另一个行业，使它成为理想的不。什么环境。具有灵活、低功耗的设计和更低的设计。制造成本，NT25系列提供。突出的价值，使它成为理想的习惯。无线应用程序。
规范
输入
电源电压12-36直流
压力范围VAC至10,000 PSI。
证明压力1.5倍。
爆裂压力3倍的全音阶。
疲劳寿命超过400万次。
性能
准确率0.4%
稳定0.2%全面
补偿温度-10至100 C(14至212 F)
操作温度-20至125 C(-4至257 F)
零和跨度偏移公差1.5%。
机械配置
压力端口1/4 NPT(标准)*。
电气连接M12*， 3销Deutsch, 4 pin Deutsch。
使用M12电缆组件时，密封等级IP67。
湿件316不锈钢。
特性
?完全数字化的专有设计。
?创新的冗余敏感元件。
?压力或温度开关点的24V数字输出。
?电压和电流输出。
?自定义压力范围和输出。
?更标准的压力范围，行业优先。
?可选的4x比压力可达5000 PSI。
?0.25%的准确率
?ASIC技术，无零/跨电位器。
?全不锈钢焊接壳体。
?ipa - 69k额定密封(高压冲洗)
?创新的低电流消耗，理想的定制无线解决方案。
?可编程系统为内部的OEM/系统集成商提供。
配置输出、范围和设置点以减少库存和交货时间。
?可获得的校准证书

性能表现@ 25°C(77°F)
精度0.25% BFSL(包括:非线性、迟滞和不可重复性)
超过保护2倍的额定压力或可选的4x和10x。
压力范围见订购图-高达6000 PSI(690条)(可选的更高的范围)
爆裂压力5x或20000 PSI，以较低的。
压力循环> 1亿
更新时间< = 1毫秒
数字输出可选的数字输出压力或温度开关点。
(4-20mA输出单元不能使用)
环境数据
温度
补偿温度-40°- 100°C(-40到212°F)
操作温度-40°- 100°C(-40到212°F)
贮藏-40 - 125 C(-40至250 F)
总误差带(TEB) 0.9%。
稳定性0.25% FS(1年)
休克100g, 6 ms, 1/ 2sin / EN 60068-2-27, EN 60068-2-29。
振动12g峰值，10 - 2000 Hz / EN60068-2-6, EN60068-2-64。
EMI / RFI保护是的
可使用的IP-69K(高压冲洗)
机械配置
压力连接见订购图。
润湿材料17-4PH不锈钢(其他材料咨询工厂)
电气连接9.4 Din, IP-69K 4 pin M12连接器。
外壳(外壳)304不锈钢。
电子数据
激励4.0-28 VDC,Typ(必须至少是0.3V以上的全输出电压)
(7.5 VDC min 4-20mA)
输出见排序表
输出负载0- 800ohms @ 10-28 VDC，电流输出10K欧姆zui小。
对电压输出
电流消耗25mA(电流输出)，<5mA(电压输出)
没有数字输出，<8mA与数字输出。
输出噪声< 2 mv RMS
反极性保护是的
零点误差1%
CE是的批准。连接器外壳必须附有屏蔽罩。
(未测试电缆长度超过30米)。
对任一压力设置点。
或者压力的温度，这是通过选择你的传感器的全部的百分比来完成的。
范围，这将是设置点(1000 PSI范围的40%将有这个集合。
点在400 PSI)“P40”。对于温度，只需选择你想要的摄氏度。
设置点(选择40°C会由“T40”零件号)。
维护模式的维护模式输出显示1/2桥故障。

Nason电子压力开关-继电器输出NE
NES电子压力开关数字。技术带来了新的绩效水平。压力开关的世界。学院有一个实心不锈钢长寿命头/隔膜。用于要求o形环和。爬虫的兼容性是过去的事情。NES的房子是多余的。用于高冲击和高振动的桥路。环境使它理想的越野/移动。停机时间不为a的液压应用程序。选择。这些行业*次与之结合。工厂可编程设置和滞后。允许使用低成本的定制解决方案。天发货。
特性
?操作温度:-40°C到90°C
?电源:9 VDC到28 VDC。
?电源电流:35mAzui大。
?继电器输出:250vac /220 VDC，zui大10A。
继电器类型:常开或常闭。
?媒体连接:1/4“NPT标准”。
(其他选项请咨询工厂)
?压力范围:高达10,000 PSI。
?设置点和滞后:工厂可编程。
?UL认可组件

性能表现@ 25°C(77°F)
精度:zui大工作压力的0.5%(见订购代码)
超热保护:2x额定压力和可选4x。
压力范围:见订货图。
-高达10,000 PSI(689巴)
爆破压力:5x或20000 PSI，
哪个是更少的
继电器寿命:> 200万@ 100mA at 240 VAC, Typ*。
更新时间:≤1微秒
继电器输出:250vac /220 VDC，zui高达标准10A Max。
继电器zui大电流:低电流250mA，
高电流> 250毫安,
10A Max(减少生命周期的当前结果*)
环境数据
温度补偿:-40°- 90°C(-40°- 194°F)
操作温度:-40°- 90°C(-40°- 194°F)
存储:-40 to 125 C (-40 to 250 F)
TEB:zui大工作压力的1%(见订购代码)
长期漂移:0.2% FS/年(非累积)
震惊:2g, 11毫秒，1/2正弦。
振动:4g，峰值，30 - 400hz。
EMI /星期五保护:是的
评级:IP65
审批:UL(通过连接器,zui大环境温度在55°C
L继电器版;zui大环境温度在20°C,H继电器版)
机械配置
媒体连接:1/4“NPT男性(标准)”
润湿材料:17-4PH不锈钢。
电气连接:巨大的喧嚣
外壳:(外壳)304不锈钢/聚碳酸酯塑料。
电子数据
激励:9-28 VDC,Typ
输出:继电器输出
当前消费:35马马克斯
反极性保护:是的
设置点:真空范围内无设置点，5psizui小设置点< 100psi, 10%。
配置压力zui小设置点>100 PSI范围。

NASON压力开关产品资料在线支持
经过六十多年的高质量电气生产，用于军事和军用的液压和气动元件。工业应用，我们已经建立了自己的工业。领导效率、灵活性和客户服务。我们的线自定义工程开关提供可靠的可靠性和。的定制。Nason制造的零件在全球范围内使用。zui严酷的环境，工程师和用户的依赖。在精度和可靠性上，我们向每一个人保证。客户。我们的开关经过严格的测试以确保可靠。服务。我们不给任何机会，制造和组装。所有的部件都在美国的工厂里。我们提供的选择，在评级，连接，和安装。在行业中是无可匹敌的。除了我们广泛的股票在传统的交换机中，我们保持着不可思议的多样性。可选的媒体和电气连接，以配合我们的客户不同的设计规范。无论你的挑战,我们的在销售之前和之后都可以提供。我们的5万平方英尺的生产设备，配备人员。具有丰富的设计工程师和客户服务。代表们，只为满足您的工程需要而存在，大或小。我们提供免费的开关样品，让您确认。我们的定制设计适合您的特殊应用，所以你可以自信地指定Nason。我们需要没有zui小的订单，所以即使是zui小的设计挑战也是。没有问题。一旦你看过我们的产品的3D CAD。模型和你的设计决定，我们的广泛。组件库存将确保快速组

NASON开关设计保证、高可靠性所有Nason的压力开关都使用a。snap-action电器启动。一个弹性体隔膜或活塞，提供。一种而可重复的设计。的snapaction设计将保持它的状态。接触要么打开，要么关闭，直到。设置点在它将被吸附的时候到达。中心到一个新的州。它将继续存在于此。直到它的原始状态发生明显的变化。设定被感知，在那个时候它会折断。回到原来的状态。设计的snapaction功能可以防止接触间歇性在它的开关点附近，这是很常见的。在爬虫的设计。随着系统压力波动，我们开关的固有差别。防止搜索。内只使用了高质量快动作开关。这些开关和Nason的是UL、CSA和。军事批准。精度我们的弹性体隔膜或活塞。移动一个的。040英寸，确保。准确、即时的接触。操作条件。虽然腈是一般来说，我们也可以提供乙烯。丙烯、氟碳、氟硅橡胶,氯丁橡胶，取决于你的需要。内森测试100%的开关的准确性。可靠性在大多数的操作条件下，Nason。开关的使用寿命结束。一百万年周期。聪明的设计,质量组件，以及仔细的组装。轻松战胜竞争。

NASON传感器开关型号：
CJ-2C-16G/WL115
XM-11C-986F/HH
SM-2C-2OF/QCATBT403
VP-48C-22R/6WLAQ2 250014-656

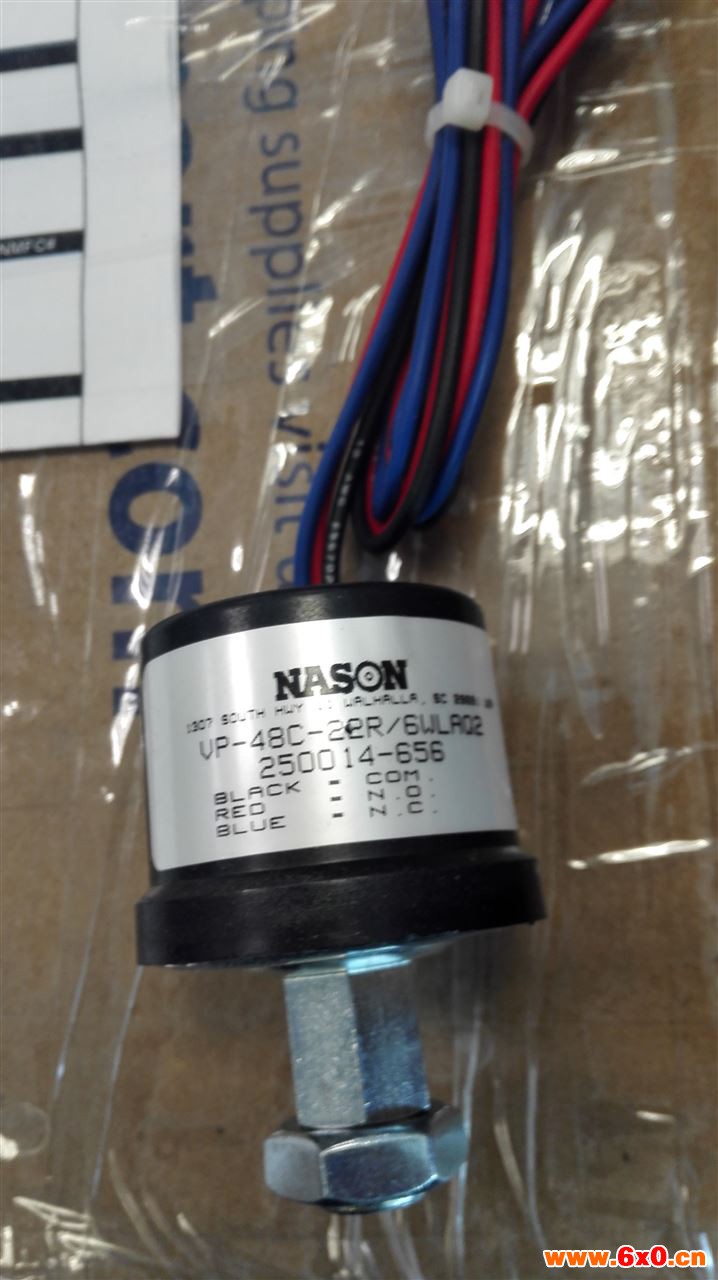

VP-48C-22R/6WLAQ2
045641 HT-1B-265R/EL12
VM-1B-4R/HRVTAU59
SP-19A-5F/ESAU
MM-60A-64R/8WLNE
SP-2A-60R/GG163
CD-1C2-25J/HF
CD-1C4-250J/HF
SM-2C-5F/QCAU
XM-6A-550R/MP
CJ-28B-16J/WL115
CJ-28B-16J/WLAU
CJ-28B-16J/WP
CJ-28B-16J/HM
CJ-28B-16J/MP
CJ-28C-16G/WL115
CJ-28C-16G/WLAU
CJ-28C-16G/WP
CJ-28C-16G/HM
CJ-28C-16G/MP
