奥林巴斯工业内窥镜在特检行业的应用

工业内窥镜在特检行业的解决方案

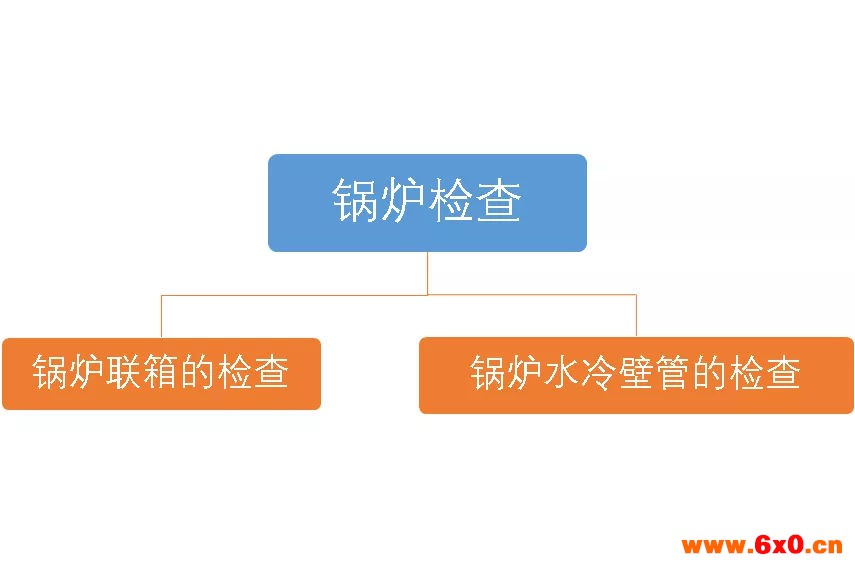

• 锅炉的检查
• 压力容器的检查
• 承压管道的检查
• 其他特种设备的检查

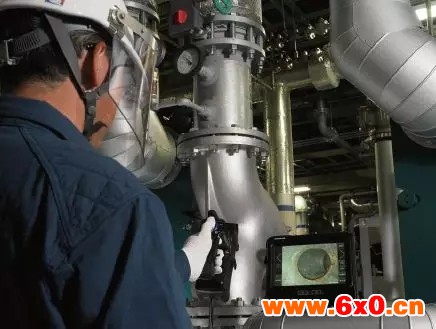

现场检查照片

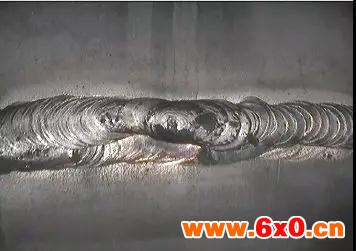

焊缝的监控检查

管路内部异物的检查

管路内部异物的检查

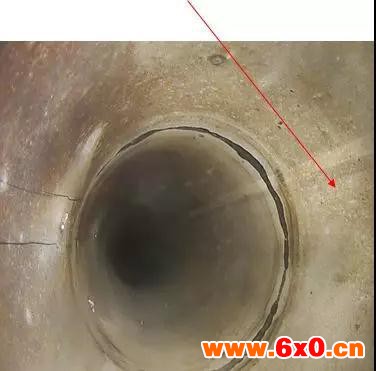

水冷壁管内腐蚀情况

联箱中氧化皮检查及异物抓取

水箱内的管板

锅炉供水管和阀盘

检测部位：热交换器管件

目的：检查是否存在任何异常。

待检测点：检查腐蚀、污垢、裂纹、沉淀物情况。

检测方法：利用超声波检查异常情况，然后用内窥镜对状况进行可视化检测。

注意事项：管件内的温度控制。

检测环境：作业空间狭窄不佳。

推荐内窥镜：直径6毫米， 长度7.5米或更长。

推荐选配件：InHelp软件。

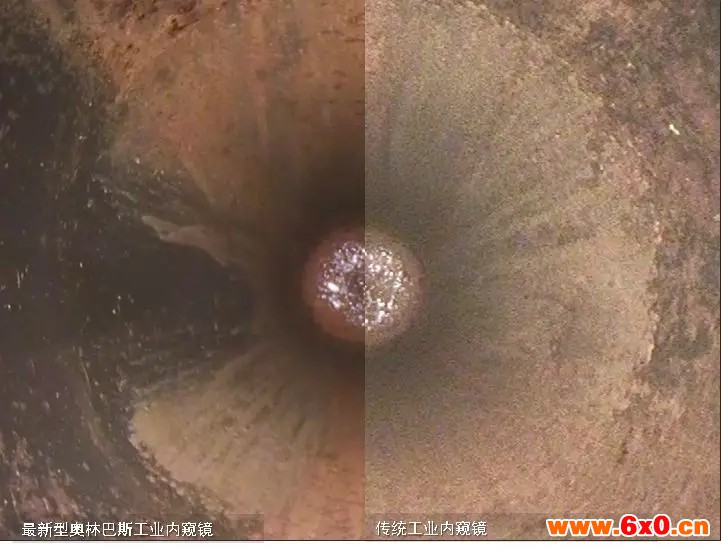

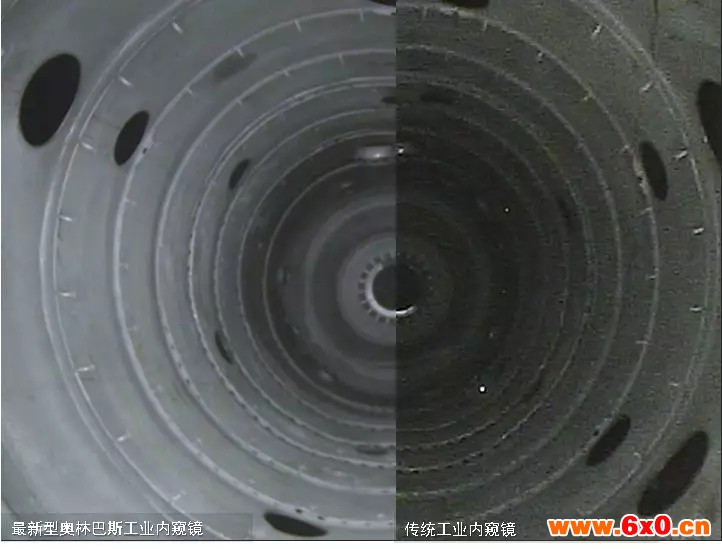

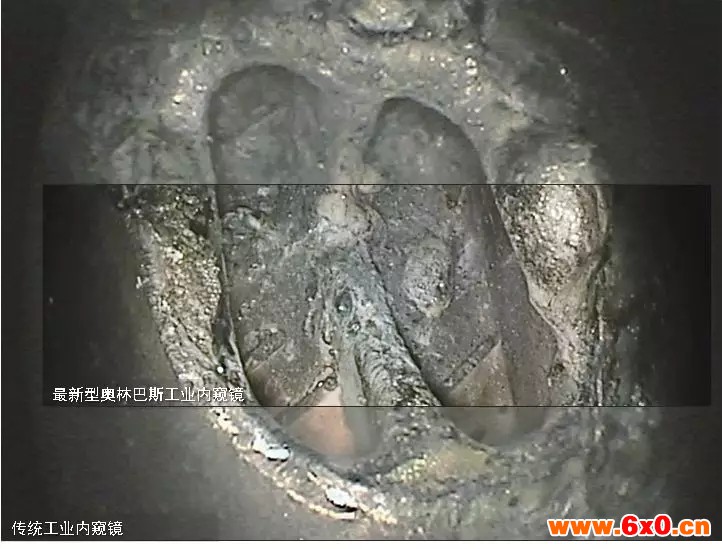

问题一：你是否在用工业内窥镜检查管道或者密闭空间的时候，会碰到以下的情形，导致工作效率大大降低的情况？由于工业内窥镜的成像质量不清楚，导致检测工程师需要花费更多的时间去判断缺陷。

解决方法：根据我们丰富的工业领域检测经验，细小的缺陷，特别是小于1mm直径的缺陷，由于真实的检测环境中存在着变数，比如探头距离被检测物体的距离，观察的方向等等的检测环境，都制约着现有工业视频内窥镜的观察效果，所以为了满足各种工业领域内的检测环境，人们提出了需要更高的图像分辨率，进口内窥镜往往采用先进的成像元器件，包括硬件和软件，现在主流的进口内窥镜图像分辨率可到到768x576像素。

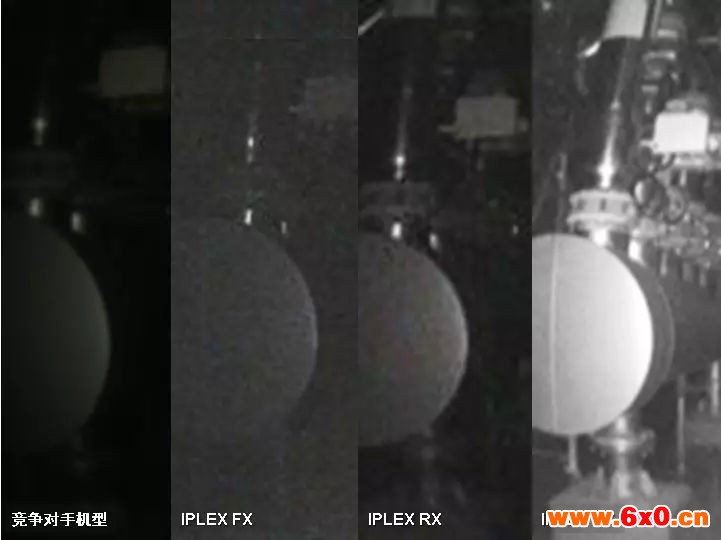

问题二：你是否在用工业内窥镜检查大直径管道或者压力容器底部的时候遇到过工业内窥镜的照明不足？检查的时候，是否碰到因照明亮度的不足导致了整个图像模糊，对内部缺陷的误判或者遗漏。

解决方法：现在采用和LED同等大小的激光二极管照明技术，这样除了能任然保证主机的尺寸之外，还能大大增加了照明亮度。现在新型的奥林巴斯工业视频内窥镜，采用了新型的激光二极管照明，是普通LED灯的4倍左右的亮度。

问题三：你是否在用工业内窥镜检查管道或者密闭空间的时候，会碰到以下的情形，导致工作效率大大降低的情况？检查的时候，是否碰到过由于探头被液体附着，导致图像模糊，需要抽出内窥镜的探头线进行清理，反反复复，增加了检查工作的工作时间。

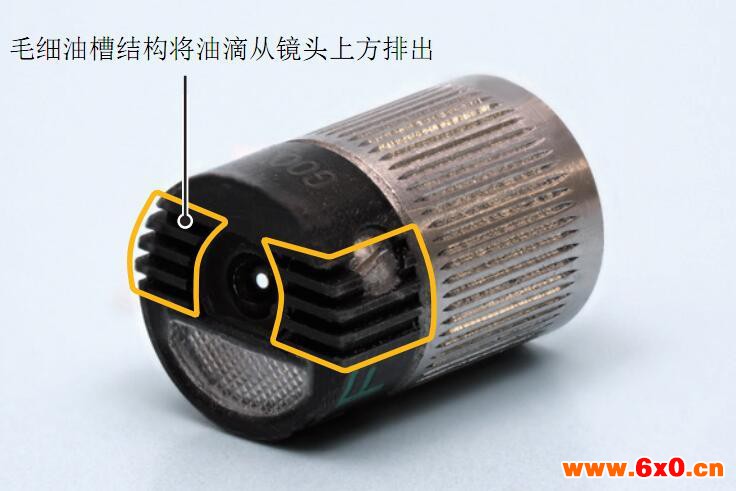

解决方法：现在奥林巴斯公司发布了一款新型的防油镜头，拥有全新的工业设计可以有效的减少因油液附着导致的工业内窥镜图像模糊，长时间附着后，导致清洗困难，大大增加检测效率，也减少了油液对于工业内窥镜的损伤。

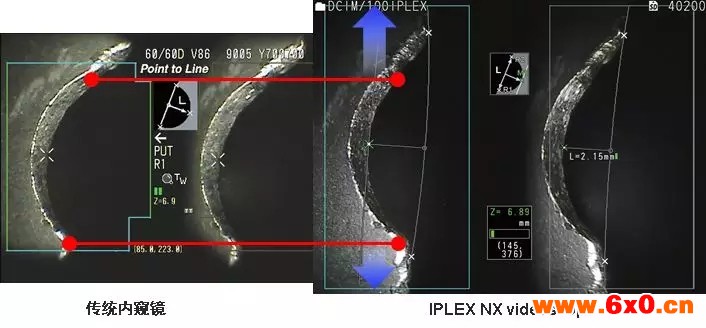

问题四：你是否在用工业内窥镜时碰到缺陷太大，无法进行一次测量的情况？检查的时候，是否碰到过由于缺陷太大，无法进行一次性测量，需要进行分段测量，导致工作效率低下。

解决方法：现在的IPLEX NX型号工业视频内窥镜，由于采用1对1匹配技术和提高插入管抓取匹配点的能力，所以IPLEX NX的测量距离从传统的型号的30mm变为60mm，测量的长度从传统的30CM变成90CM，测量面积也提高了4倍之多。

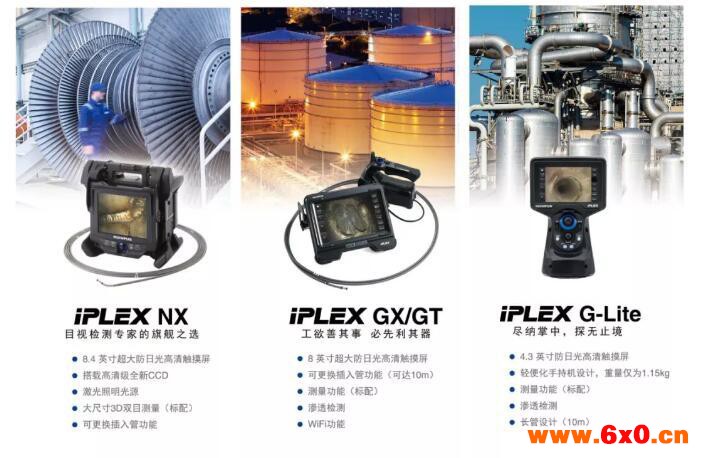

全面的目视检测领域解决方案
