【行业应用】Creaform3D扫描仪在机械行业虚拟装配中的应用

来源:网络  作者:网络转载   2019-10-10 阅读:458

传统的测量发动机的方法不仅耗时,而且由于人工测绘存在的不确定性因素导致测量的数据不,而由于现在三维扫描的应用越来越深,应用面越来越广,所以现在很多高校,企业也将其应用在了生产当中。

这里我们要介绍的是我们Creaform公司HandySCAN 700便携式三维激光扫描仪,它的优势在于体积小巧,灵活轻便,便于携带和使用;扫描精度在0.03mm;不受环境等因素影响,对扫描物体的材质没有要求(黑色,高亮面等材质都可以很好的去完成扫描作业)。

【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

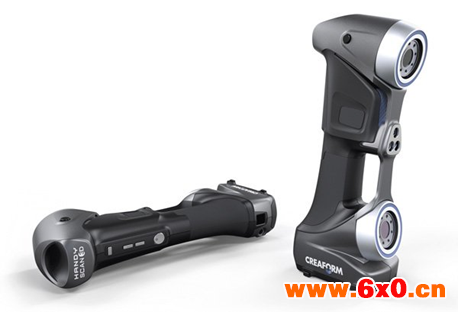

HandySCAN 700



这里我们受北京某高校老师的邀请,对他们的一个摩托车变速器进行的三维数据采集,老师后期主要应用于检测、逆向及虚拟装配。下面就来看下我们的案例展示:

【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

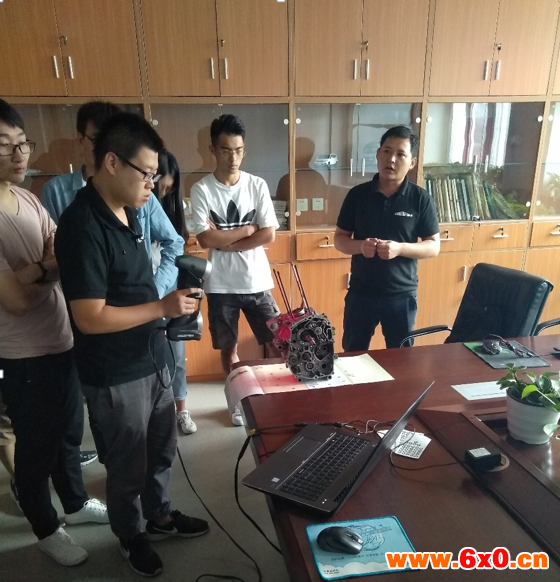

扫描现场照片



【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

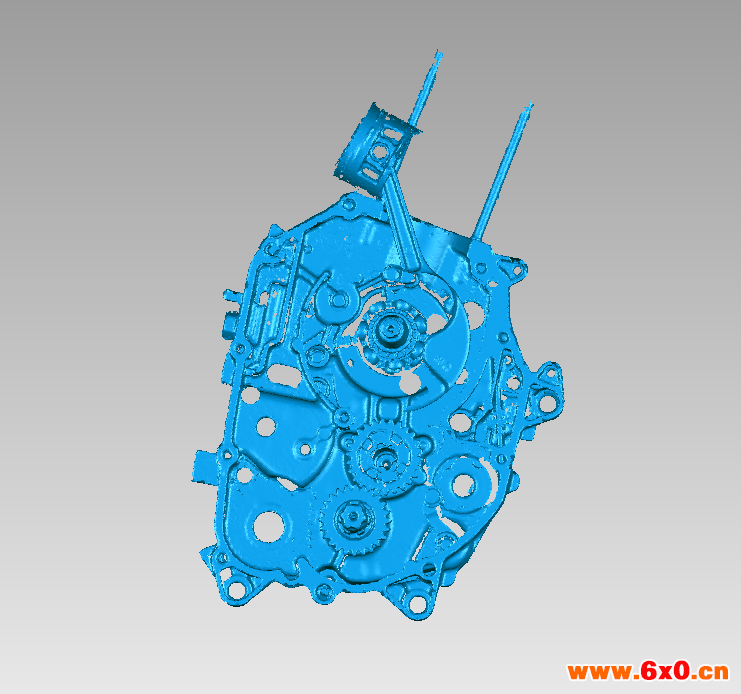

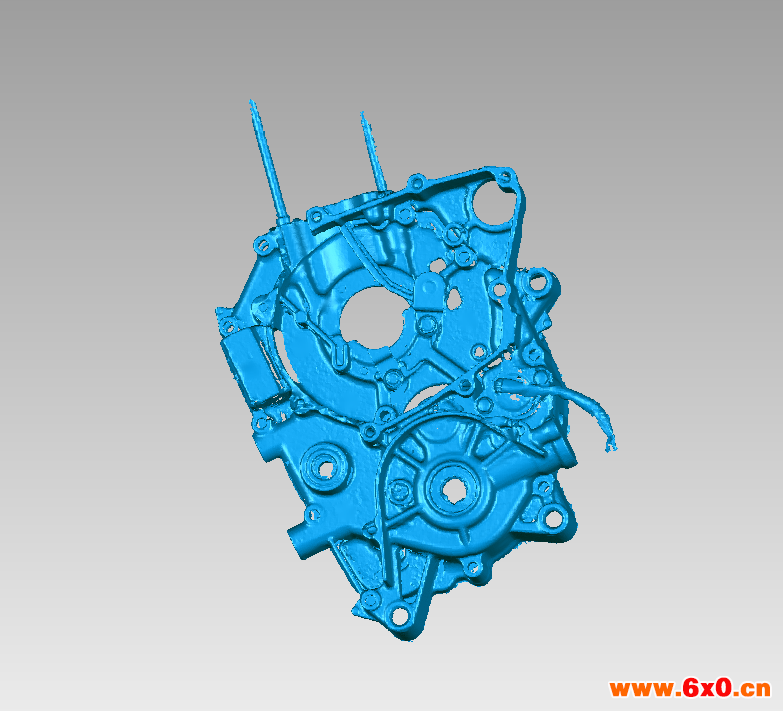

 扫描后得到的局部三维数据(AB面)



【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

【行业应用】Creaform 3D扫描仪在机械行业虚拟装配中的应用

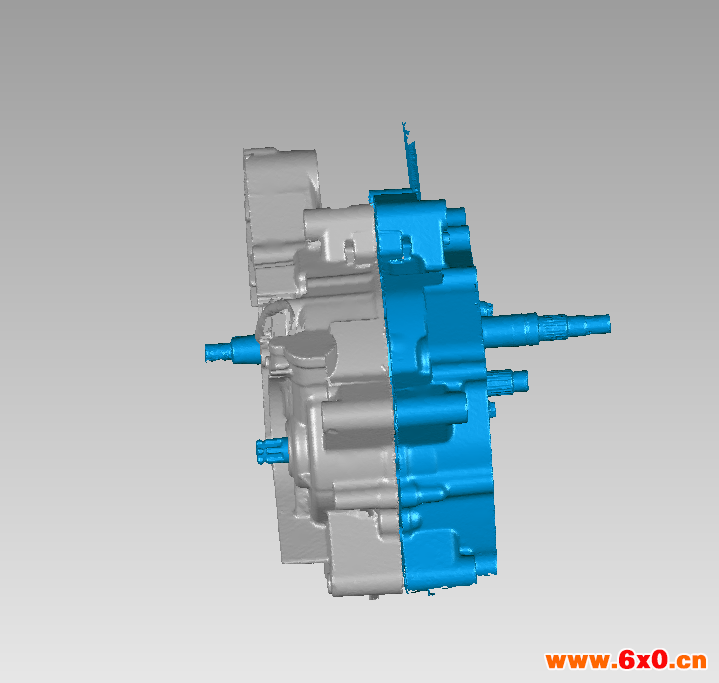

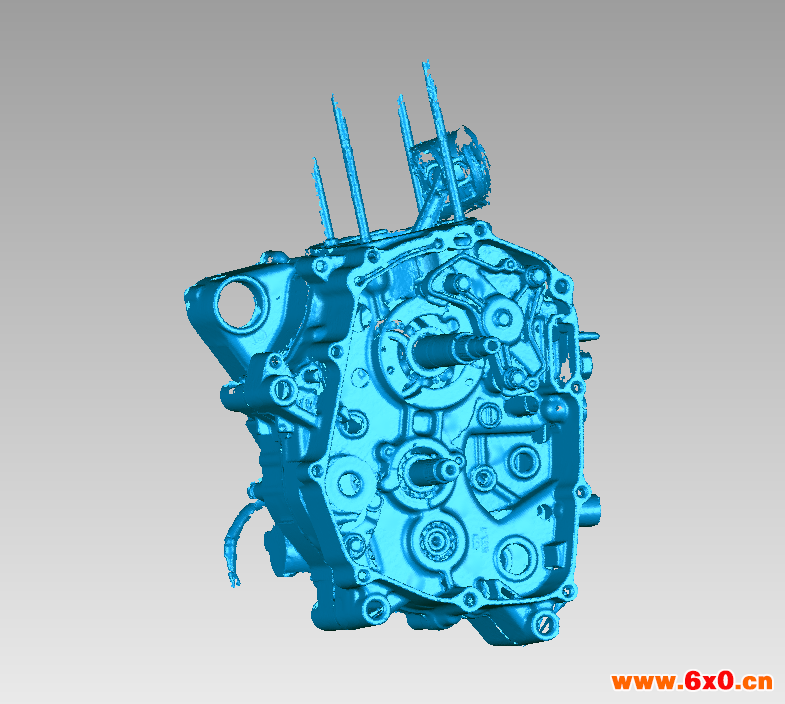

虚拟装配的效果



通过扫描仪将我们所需要的数据全部采集完后,我们通过Geomagic Control X软件可以对我们的三维数据进行检测,也可以在Geomagic Design X软件或者其他逆向软件里进行逆向设计。

HandySCAN 3D 激光扫描仪的三大特点

1、TRUaccuracy实际操作条件下的测量

• 实际操作条件下的高性:无论环境条件、部件设置和用户情况如何,都能实现高性。

• 自定位:是一个数据采集系统,也是其自身的定位系统;无需配备外部跟踪或定位设备,使用三角测量法来实时确定自身与被扫描部件的相对位置。

2、TRUportability随时随地享有 3D 扫描

• 独立设备:无需外部定位系统,也无需使用测量臂、三角架或夹具。

• 便携式扫描:适应各种场所,并且可以在内部或现场使用。

• 轻巧:重量不到 1 千克。

• 便携:可装入随身携带的手提箱。

• 可在狭小空间内轻松使用。

3、TRUsimplicity超级简单的 3D 扫描流程

• 用户友好:无论用户的经验水平如何,都能在短时间内学习掌握。

• 快速安装:能在 2 分钟内启动并运行。

• 直接网格输出:无需执行复杂的对齐或点云处理。

• 实时可视化:可以在计算机屏幕上看到自己正在执行的操作,以及还需要执行哪些操作。

• 多功能:几乎无限制的 3D 扫描——不受部件尺寸大小、复杂程度、原料材质或颜色的影响。
