串联谐振（变频串联谐振耐压试验装置）是针对220KV及以下变电站一次电气设备设计制造的交流耐压试验仪器。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

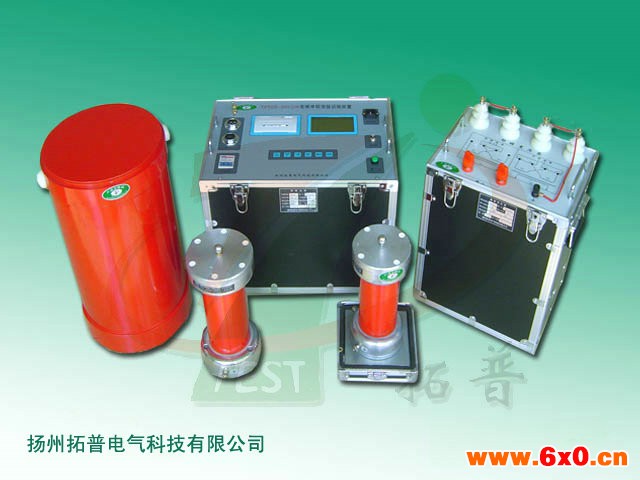

串联谐振（变频串联谐振试验装置）主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。其中变频电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。
变频串联谐振试验装置主要特性
TPXZB系列串联谐振装置与国内同类产品相比，具有多种关键优势：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
信息整理：扬州拓普电气科技有限公司生技部
