Alan Sensue

我近和一位客户交流，她说她难以找到她准备订购的色谱柱的货号。 我问了货号，她说是70112-6850。 我立即知道问题所在，她将MXT柱货号（70112）与熔融石英柱后缀编号（-6850）配对。 我开始怀疑有多少其他客户遇到同样的困惑。 因此，我决定写这篇文章来帮助澄清这个话题。

如您所知，特别是如果您的GC柱温箱不是“全尺寸”，并非所有GC毛细管色谱柱都适合您的GC柱温箱。 例如，我们收到的几个常见的请求是适用于大多数SRI GC（和Buck Scientific）和Agilent 6850 GC柱温箱的柱子。 此外，随着紧凑型移动式气相色谱仪数量的增加，较小的OD（外径）色谱柱比以往更受欢迎。

熔融石英毛细管柱

那么在为您的仪器购买新的毛细管色谱柱时需要了解什么？ 让我们从熔融石英柱开始。 目录上列出的大多数熔融石英柱（以“1”或“4”开头的五位数目录编号）都缠绕在柱架（我们称之为11针柱架）上 ，外径约7.25英寸（约1.5英寸宽）。

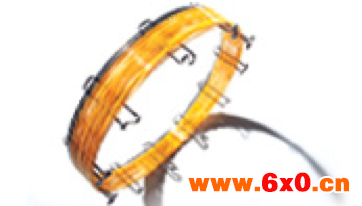

11-Pin Cage

如果您需要更小的柱架，我们还提供5英寸外径柱架（大约3英寸宽）。 要获得较小的OD柱架的色谱柱，只需在熔融石英色谱柱的五位数目录编号后面添加-6850后缀。

Cage (with string)

例如，缠绕在7.25英寸外径柱架上的Rxi-1ms，30m x 0.32mmIDx4μmdf色谱柱的目录号为13396。要将此色谱柱卷绕到5英寸外径柱架上，请添加后缀-6850， 所以新目录编号变为13396-6850。 请注意，许多-6850柱在网页上未列出。 如果您在网页上没有看到所需的目录号，请联系客户服务。

MXT（金属）毛细管柱
当需要盘绕（缠绕）到外径（OD）小于5英寸的毛细管色谱柱时，我们的金属MXT色谱柱是常用的选择。 不像熔融石英管盘绕到更小的直径会承受应压，金属管就没有这个问题（在极限范围内）。 但是，一旦金属管缠绕（盘绕），不要再尝试将其卷成不同的直径，因为可能会导致管道扭结。

MXT柱有三种常用尺寸（OD）。MXT柱的产品网页通常会列出该部件号的OD，因此订购前请务必仔细查看。

种类似于熔融石英毛细管柱，外径7.25英寸。 这些色谱柱包括我们的MXT-PLOT（多孔层开管）柱，我们的MXT- Biodiesel TG和我们的MXT-1HT SimDist色谱柱（模拟蒸馏）。

11-Pin Cage

.

第二种常用尺寸（OD）是我们所说的标准尺寸色谱柱，它实际上没有缠绕在笼子上，但是卷曲的色谱柱层在我们的文献中被称为“带状”。 根据色谱柱的长度，这些色谱柱的外径范围可以从4.5英寸到5.5英寸。0.28mmID和0.53mmID的MXT柱类似于下面的照片（标记为标准MXT柱架）。 其他尺寸类似于“捆绑”（在后一张照片中显示并在下一段中描述）。 那些“捆绑”的柱包括内径为0.32mm，0.25mm和0.18mm的MXT柱，以及后缀为-273的柱。 如后一张照片。

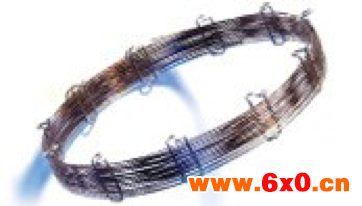

 Standard MXT Cage

.

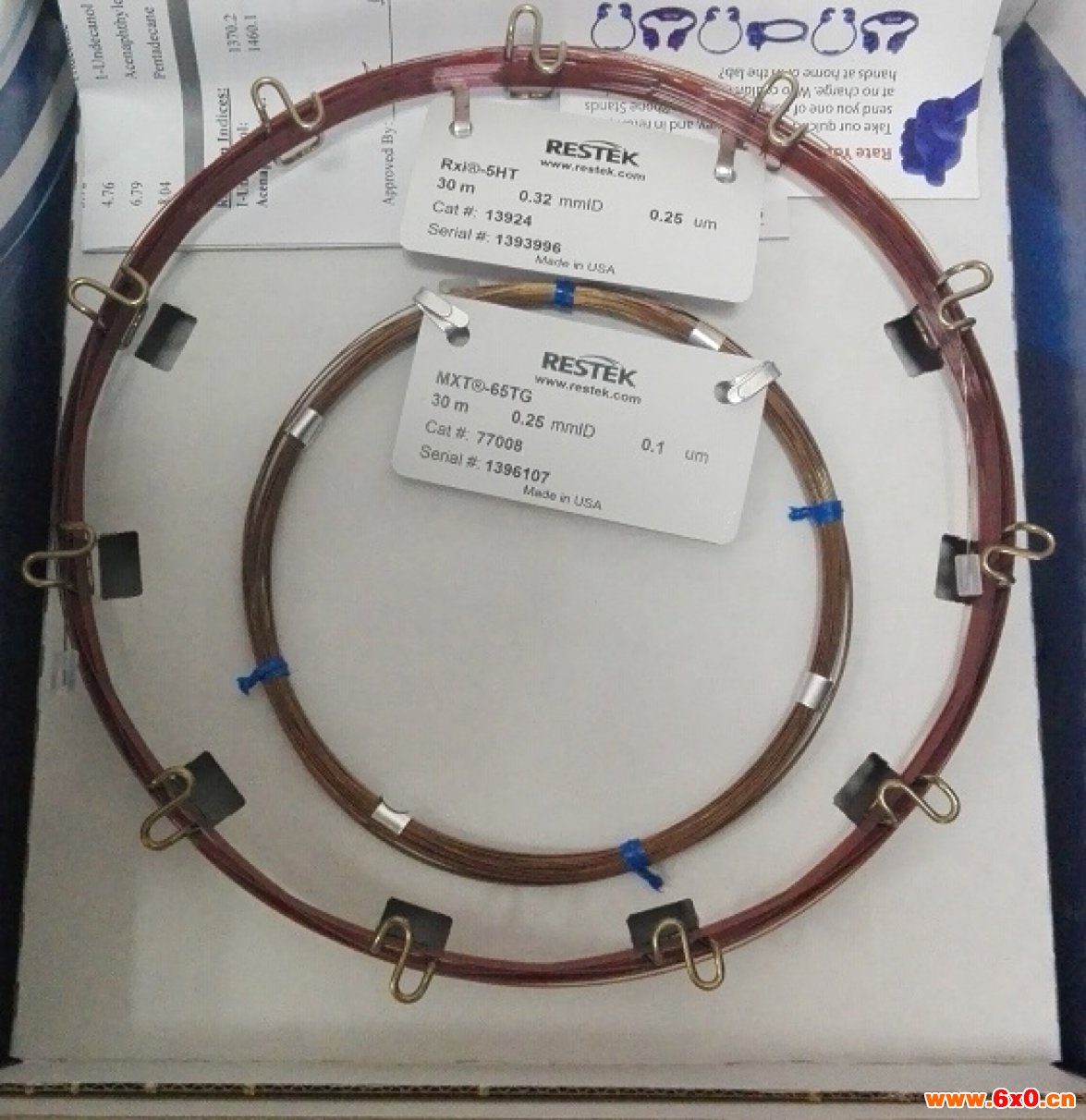

大受欢迎的MXT柱尺寸之一是我们的3.5英寸外径，这是大多数SRI（和Buck Scientific）和移动GC的选择。 与我们的“标准”MXT色谱柱一样，这些色谱柱不会缠绕在笼子上，但与标准色谱柱不同，这些色谱柱只是用一些金属带将色谱柱固定在一起，而不是分层。 这在我们的文献中称为“捆绑”（后一张照片比较了0.25mmID熔融石英柱和0.25mmID MXT柱）。 要获得具有较小盘绕OD的柱，只需将MXT柱的五位数目录编号（以“7”开头的五位数字）添加-273后缀。

例如，70112是5mx 0.53mmIDx0.1μmdf MXT-1HT SimDist的7英寸色谱柱。 要获得外径为3.5英寸（无柱架）的色谱柱，您需要订购的目录号为70112-273。

如果您想知道填充柱，这些后缀都不起作用; 填充柱有自己的后缀列表。请查看“订购填充柱前要考虑的事项”，谢谢。
