光电传感器一般由处理通路和处理元件2 部分组成。其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。光电效应是指用光照射某一物体，可以看作是一连串带有一定能量为的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。
通常把光电效应分为3 类：（1 ）在光线作用下能使电子逸出物体表面的现象称为外光电效应，如光电管、光电倍增管等；（2 ）在光线作用下能使物体的电阻率改变的现象称为内光电效应，如光敏电阻、光敏晶体管等；（3 ）在光线作用下，物体产生一定方向电动势的现象称为光生伏特效应，如光电池等。 [2] 光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。 光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（可见及紫外镭射光）转变成为电信号的器件。
光电传感器 光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。新的光电器件不断涌现，特别是CCD图像传感器的诞生，为光电传感器的进一步应用开创了新的一页。
原理
由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类，即模拟式光电传感器和脉冲(开关)式光电传感器。模拟式光电传感器是将被测量转换 光电传感器 成连续变化的光电流，它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式，漫反射式，遮光式(光束阻档)三大类。
所谓透射式是指被测物体放在光路中，恒光源发出的光能量穿过被测物，部份被吸收后，透射光投射到光电元件上；所谓漫反射式是指恒光源发出的光投射到被测物上，再从被测物体表面反射后投射到光电元件上；所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份，使投射到光电元件上的光通量改变，改变的程度与被测物体在光路位置有关。
产品特点
| 传感器原理/ 检测原理 | 镜反射式光电传感器, 自动对准 |
| 尺寸(宽 x 高 x 深) | 15.6 mm x 48.5 mm x 42 mm |
| 外壳形状（光束出口） | 方形 |
| 最大开关距离 | 0 m ... 7 m 1) |
| 感应距离 | 0 m ... 5 m 1) |
| 光源种类 | 可见红光 |
| 光源 | LED 2) |
| 光点尺寸（距离） | Ø 100 mm (3 m) |
| 发射器散射角 | 大约 1.5° |
| 轴长 | 640 nm |
| 设置 | 电位计，5 圈 |
- 1) 反射器 PL80A.
- 2) 平均使用寿命：100,000 小时，TU = +25 °C.
机械/电子参数
| 供电电压 | 10 V DC ... 30 V DC 1) |
| 残余纹波 | ≤ 5 Vss 2) |
| 电流消耗 | 30 mA 3) |
| 开关量输出 | PNP |
| 开关功能 | 补偿量 |
| 开关类型 | 明/暗切换 |
| 信号电压 PNP 高电平/低电平 | > Uv - 2,5 V / ca. 0 V |
| 输出电流 Imax. | 100 mA |
| 响应时间 | ≤ 330 µs 4) |
| 开关频率 | 1,500 Hz 5) |
| 连接类型 | 插头，M12，4 针 |
| 保护电路 | A 6) C 7) D 8) |
| 防护等级 | III |
| 重量 | 120 g |
| 偏光滤镜 | ✔ |
| 外壳材料 | 金属 |
| 材料、光学元件 | 塑料, PMMA |
| 外壳防护等级 | IP66 IP67 IP69K |
| 供货范围 | 2 x 夹紧支架，含螺钉 |
| 运行环境温度 | –40 °C ... +60 °C |
| 存储环境温度 | –40 °C ... +75 °C |
| MTTFd：危险故障间隔时间 | 1,543 年 |
| UL 文件编号 | NRKH.E181493 & NRKH7.E181493 |
- 1) 短路保护的电网环境下的临界值：最大 8 A.
- 2) 不得超过或低于 UV公差.
- 3) 无负荷.
- 4) 信号传输时间（电阻负载时）.
- 5) 亮暗对比度为 1:1 时.
- 6) A = UV 接口（已采取反极性保护措施）.
- 7) C = 抑制干扰脉冲.
- 8) D = 抗过载电流和短路保护输出端.

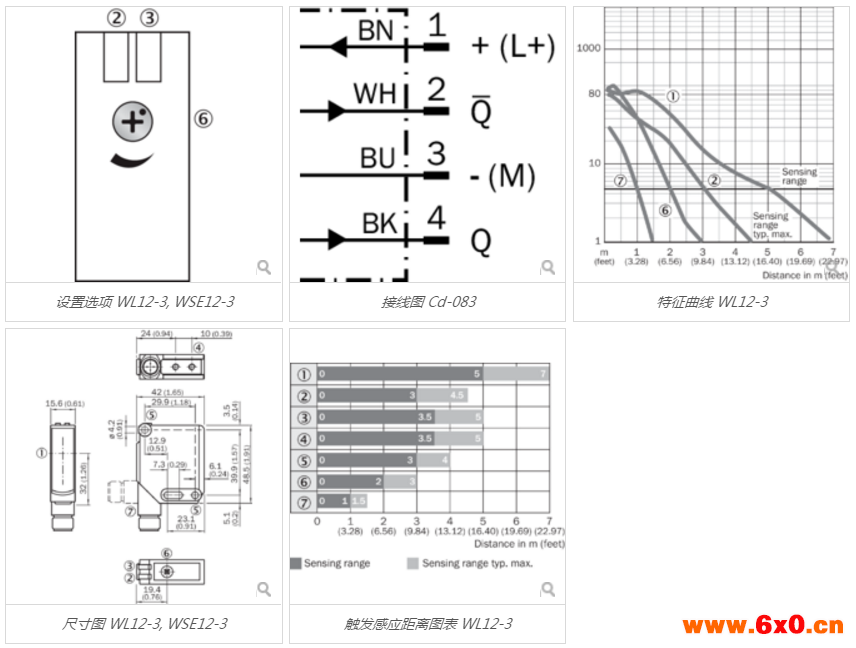

技术图纸
具体内容详见：德国SICK光电传感器
